Die Digitalisierung im Bauwesen schreitet rasant voran, und Punktwolken CAD hat sich dabei zu einem der wichtigsten Werkzeuge für moderne Planungs- und Vermessungsprozesse entwickelt. Architekten und Ingenieure, die auf diese Technologie setzen, schaffen sich nicht nur einen klaren Wettbewerbsvorteil, sondern erhöhen gleichzeitig Präzision, Effizienz und Planungssicherheit in ihren Projekten. Dieser Beitrag zeigt verständlich, praxisnah und mit konkreten Beispielen, warum Punktwolken CAD gerade für den deutschen Markt im Bereich CAD‑Service immer relevanter wird.
Was ist Punktwolken CAD und wie funktioniert es?

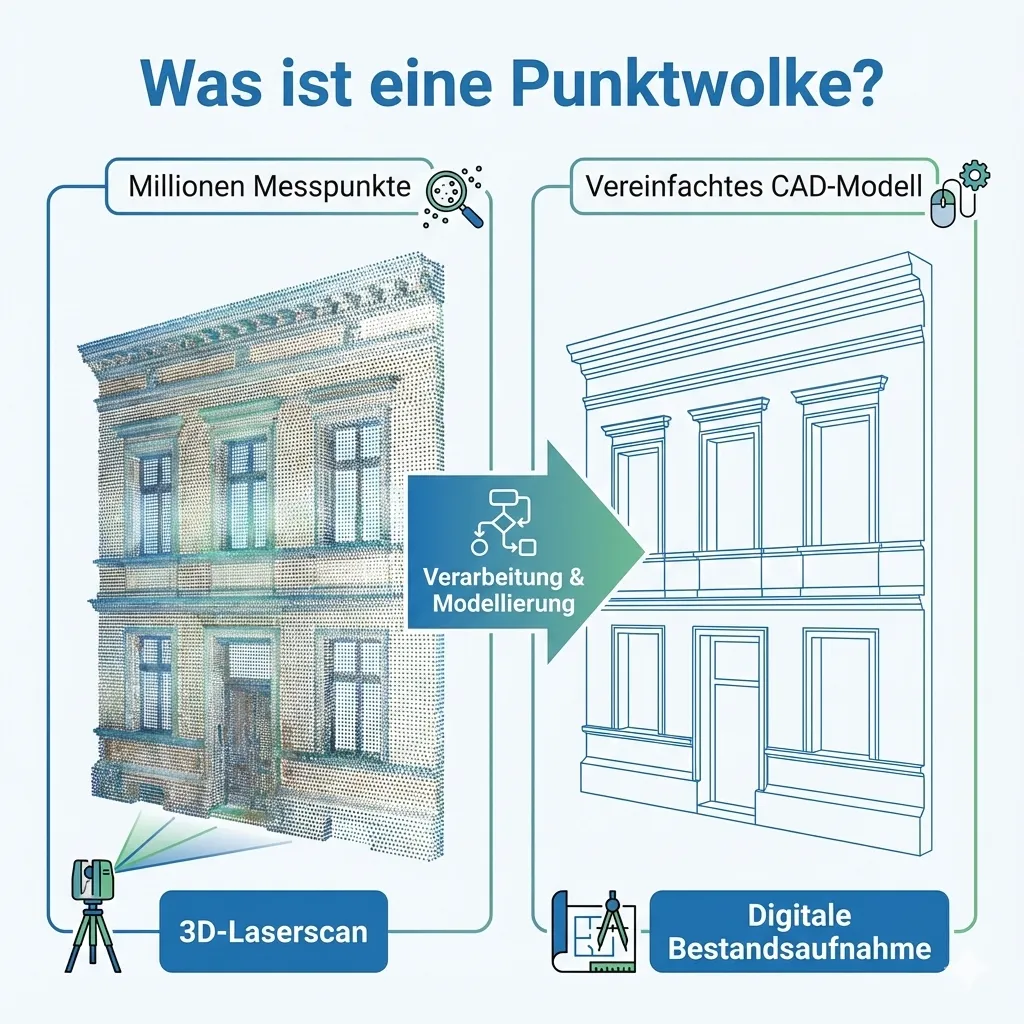

Unter einer Punktwolke versteht man eine große Menge einzelner Messpunkte, die jeweils mit dreidimensionalen Koordinaten versehen sind und gemeinsam ein digitales Abbild der Realität erzeugen. Diese Punktwolken werden in der Regel mittels 3D‑Laserscannern oder LiDAR‑Systemen vor Ort erfasst und anschließend in CAD- oder BIM‑Software importiert, wo sie als Grundlage für Modelle, Pläne und Analysen dienen.
In der Praxis werden Gebäude, Industrieanlagen oder Infrastrukturobjekte durch stationäre oder mobile Scanner aufgenommen, die in kurzer Zeit Millionen von Messpunkten generieren. Über standardisierte Formate wie e57 lässt sich die Punktwolke direkt in gängige CAD‑Programme einlesen und dort weiterverarbeiten, etwa in Autodesk Revit, Archicad oder AutoCAD.
Vorteil 1: Maximale Präzision und Detailtreue
Einer der beeindruckendsten Vorteile von Punktwolken CAD ist die sehr hohe Genauigkeit der erfassten Geometrie. Moderne 3D‑Scanner erzeugen Millionen bis Milliarden von Messpunkten und ermöglichen so eine äußerst präzise und detaillierte Abbildung von Bestandsgebäuden, Anlagen oder komplexen technischen Installationen.
Für Architekten und Ingenieure bedeutet das, dass Maße, Winkeldifferenzen und Verformungen direkt im digitalen Modell sichtbar werden. Gerade im Bestand, wo Pläne unvollständig oder veraltet sind, liefert Punktwolken CAD eine verlässliche Basis, um Risiken in der Planung zu reduzieren und böse Überraschungen auf der Baustelle zu vermeiden.
Vorteil 2: Deutliche Zeitersparnis bei der Bestandsaufnahme
Traditionelle Vermessungsmethoden mit Maßband, Tachymeter oder manueller Skizze sind im Bestand sehr zeitaufwendig und fehleranfällig. Ein 3D‑Laserscan mit anschließender Auswertung in Punktwolken CAD reduziert diesen Aufwand drastisch, weil große Flächen oder ganze Gebäude in wenigen Stunden vollständig erfasst werden können.
Für Dienstleister im Bereich CAD‑Service in Deutschland ist dieser Effizienzgewinn ein starkes Verkaufsargument, da Kunden heute kürzere Projektlaufzeiten erwarten. Ein typisches Beispiel: Statt mehrere Tage mit einer Handvermessung in einem Bestandsgebäude zu verbringen, kann ein Laserscanning‑Team das komplette Objekt an einem Tag aufnehmen und anschließend im Büro präzise 2D‑Pläne oder 3D‑Modelle erzeugen.
Vorteil 3: Kostensenkung durch weniger Nacharbeiten
Wo weniger Zeit vor Ort und weniger manuelle Messfehler entstehen, sinken in der Folge auch die Kosten. Punktwolken CAD hilft dabei, Nacharbeiten und Planungsfehler zu minimieren, weil die reale Situation des Gebäudes im Modell sehr exakt abgebildet wird.
In vielen Projekten entstehen Mehrkosten, weil Maße nicht stimmen, Leitungen falsch eingezeichnet wurden oder Bauteile kollidieren. Durch die Kombination aus Punktwolke und CAD‑Modell lassen sich solche Konflikte frühzeitig erkennen und beheben, bevor sie auf der Baustelle zu teuren Umplanungen und Verzögerungen führen.
Vorteil 4: Ideale Basis für Scan to BIM und digitale Zwillinge
Punktwolken CAD ist ein zentraler Baustein für Scan‑to‑BIM‑Prozesse und die Erstellung digitaler Zwillinge von Gebäuden. Aus der Punktwolke werden bauteilorientierte 3D‑Modelle erstellt, die als BIM‑Modell in Software wie Revit genutzt werden können und den gesamten Lebenszyklus eines Bauwerks begleiten.
Gerade im deutschen Markt setzen immer mehr Architekten und Ingenieure auf BIM, um komplexe Projekte besser zu koordinieren und Daten über alle Leistungsphasen hinweg nutzbar zu machen. Laut Bundesarchitektenkammer arbeiten inzwischen über 65 Prozent der Architekturbüros mit BIM‑Methoden, und Punktwolken spielen dabei eine wichtige Rolle als präzise Bestandsgrundlage.
Vorteil 5: Bessere Kollisionsprüfung und Planungssicherheit
Ein weiterer entscheidender Vorteil von Punktwolken CAD ist die Unterstützung der Kollisionsprüfung zwischen verschiedenen Gewerken. Indem die Punktwolke direkt mit dem CAD- oder BIM‑Modell überlagert wird, sehen Planer sofort, ob beispielsweise neue Leitungsführungen mit bestehenden Trägern, Kanälen oder Installationen kollidieren.
Diese kollisionsfreie Planung reduziert das Risiko von Baustopps und Nachträgen deutlich. Außerdem ermöglicht sie eine realitätsnahe Abstimmung zwischen Architektur, Tragwerksplanung und TGA‑Planung, was in Zeiten komplexer Gebäude- und Anlagentechnik unverzichtbar geworden ist.
Vorteil 6: Umfassende Dokumentation für Umbau, Sanierung und Facility Management
Punktwolken CAD liefert nicht nur Zahlen und Geometrie, sondern dient auch als umfassende Dokumentation des Ist‑Zustands eines Gebäudes. Diese digitale Bestandsdokumentation ist insbesondere bei Sanierungen, Umbauten, Aufstockungen oder im Denkmalschutz von großem Wert, weil alle sichtbaren Bauteile, Leitungen und Installationen im Modell nachvollziehbar sind.
Für Facility‑Management und Betreiber bedeutet dies, dass Wartungsarbeiten, Umbauplanungen und technische Anpassungen auf einer verlässlichen Datenbasis erfolgen können. So lassen sich Betriebskosten senken und der Lebenszyklus von Gebäuden besser steuern, zum Beispiel durch gezielte Modernisierungen auf Basis des digitalen Bestands.
Vorteil 7: Hohe Flexibilität bei späteren Auswertungen
Ein häufig unterschätzter Pluspunkt von Punktwolken CAD ist die zeitliche Flexibilität. Wenn die Punktwolke einmal sorgfältig erfasst und archiviert ist, können auch Wochen oder Monate später zusätzliche Details gemessen, neue Schnitte erzeugt oder weitere Pläne abgeleitet werden, ohne erneut vor Ort zu vermessen.
Dies zahlt sich besonders in großen Bestandsprojekten aus, in denen sich Anforderungen im Laufe des Planungsprozesses ändern. Statt mehrfach teure Vor-Ort‑Einsätze zu organisieren, reicht der Zugriff auf die vorhandene Punktwolke, um zusätzliche Informationen direkt im CAD‑System zu gewinnen.
Vorteil 8: Vielseitige Einsatzbereiche im gesamten Bauzyklus
Punktwolken CAD kommt in nahezu allen Phasen eines Bauprojekts zum Einsatz, von der ersten Bestandsaufnahme über die Planung bis zur Bauüberwachung. Zu den typischen Anwendungsbereichen zählen die Vermessung von Bestandsgebäuden, die Dokumentation von Baufortschritten, die Qualitätssicherung und die Erstellung von Bestands- und Revisionsunterlagen.
In der Architektur können Punktwolken beispielsweise genutzt werden, um historische Gebäude detailgetreu zu erfassen und behutsam zu modernisieren. Im Ingenieurbau ermöglichen sie präzise Vermessungen von Brücken, Tunneln oder Industrieanlagen, die mit klassischen Methoden nur schwer zugänglich wären.
Vorteil 9: Wettbewerbsvorteil für CAD‑Serviceanbieter im deutschen Markt
Für Unternehmen, die CAD‑Services auf dem deutschen Markt anbieten, ist Punktwolken CAD ein echter Differenzierungsfaktor. Kunden aus Architektur, Ingenieurwesen und Bauindustrie erwarten zunehmend digitale, schnelle und präzise Lösungen, die sich nahtlos in ihre eigenen BIM‑ und CAD‑Prozesse integrieren lassen.
Wer Punktwolken CAD professionell beherrscht, kann neben reiner Planerstellung auch zusätzliche Leistungen wie Scan‑to‑BIM, Kollisionsprüfung, digitale Zwillinge oder Bestandsanalysen anbieten. Dies eröffnet neue Geschäftsmodelle, stärkt langfristige Kundenbeziehungen und macht den eigenen Service auch für internationale Auftraggeber interessant.
Vorteil 10: Zukunftssicherheit in einer digitalisierten Bauindustrie
Die Bau- und Immobilienbranche durchläuft eine tiefgreifende digitale Transformation, in der Technologien wie BIM, 3D‑Laserscanning und Virtual Reality immer mehr an Bedeutung gewinnen. Studien zeigen, dass ein großer Teil der Bauunternehmen in den kommenden Jahren verstärkt in digitale Lösungen investieren will, um Planung, Ausführung und Betrieb effizienter zu gestalten.
Punktwolken CAD ist dabei ein wesentlicher Baustein, weil es die Brücke zwischen der realen und der digitalen Welt schlägt. Architekten und Ingenieure, die frühzeitig in diese Technologie investieren und passende Prozesse etablieren, positionieren sich als zukunftsfähige Partner in einer zunehmend datengetriebenen Bauindustrie.
Praxisbeispiel: Umbau eines Bestandsgebäudes mit Punktwolken CAD
In einem typischen Umbauprojekt eines Bürogebäudes in einer deutschen Großstadt lagen nur alte Papierpläne vor, die den aktuellen Zustand des Gebäudes nicht mehr korrekt widerspiegelten. Statt eine zeitintensive händische Vermessung vorzunehmen, wurde ein 3D‑Laserscan durchgeführt und die entstehende Punktwolke als Grundlage für ein bauteilorientiertes BIM‑Modell genutzt.
Durch Punktwolken CAD konnten sämtliche Deckenhöhen, Installationen, Stützen und Schächte präzise erfasst und im Modell abgebildet werden. So ließen sich neue Grundrisse, Brandschutzkonzepte und TGA‑Planungen kollisionsfrei entwickeln, obwohl der ursprüngliche Planstand kaum verwertbar war.
Praxisbeispiel: Industrievermessung und Anlagenoptimierung
Auch in der Industrie eröffnet Punktwolken CAD enorme Möglichkeiten, etwa bei der Vermessung von Produktionsanlagen, Rohrleitungen oder Stahlkonstruktionen. Ein Laserscan einer bestehenden Anlage ermöglicht es, Engstellen, Kollisionen oder ungenutzte Flächen zu erkennen und darauf basierend Umbau- oder Erweiterungsmaßnahmen genau zu planen.
In Kombination mit CAD‑Systemen können Ingenieure neue Maschinen, Rohrleitungen oder Bühnen exakt in die bestehende Umgebung einpassen. Dies reduziert Stillstandszeiten und minimiert das Risiko, dass Bauteile vor Ort angepasst oder neu gefertigt werden müssen, weil Maße nicht passen.
Technische Integration von Punktwolken in CAD‑Software
Die technische Integration von Punktwolken in CAD‑Software ist in den letzten Jahren deutlich einfacher geworden. Viele Programme unterstützen gängige Austauschformate wie e57, RCP oder RCS und bieten spezielle Werkzeuge zur Visualisierung, Segmentierung und Auswertung der Punktwolke.
Planer können Schnitte durch die Punktwolke legen, einzelne Ebenen filtern oder Bauteile direkt im Modell nachmodellieren. So entsteht schrittweise ein präzises CAD‑ oder BIM‑Modell, das sich nahtlos in bestehende Planungsprozesse integrieren lässt, ohne dass aufwändige Workarounds nötig sind.
Tabelle: Zentrale Vorteile von Punktwolken CAD im Überblick
Diese Übersicht zeigt, warum Punktwolken CAD längst kein Nischenthema mehr ist, sondern sich zu einem Standardwerkzeug der digitalen Bauplanung entwickelt. Sowohl kleine Büros als auch große Ingenieurgesellschaften profitieren von denselben grundlegenden Vorteilen in Präzision, Effizienz und Planungssicherheit.
Bildempfehlungen und Alt-Texte
Für eine optimale Bildoptimierung sollten Bilddateien sprechende Namen und passende Alt‑Texte erhalten. Beispiele für unterstützende Bilder zu Punktwolken CAD sind ein Screenshot einer farbigen Punktwolke in einer CAD‑Software, ein Foto eines 3D‑Laserscanners auf einer Baustelle oder eine Visualisierung des Übergangs von Punktwolke zu BIM‑Modell.
Empfohlene Bilddateien und Alt‑Texte:
– Dateiname: punktwolken-cad-laserscanner-baustelle.jpg, Alt‑Text: 3D‑Laserscanner erstellt Punktwolken CAD auf einer Baustelle.
– Dateiname: punktwolken-cad-bim-modell-visualisierung.jpg, Alt‑Text: Aus Punktwolken CAD erzeugtes BIM‑Modell eines Bürogebäudes.
Fazit: Warum sich Punktwolken CAD für Architekten und Ingenieure lohnt
Punktwolken CAD bietet Architekten und Ingenieuren eine außergewöhnlich präzise, effiziente und zukunftssichere Grundlage für die Planung und Dokumentation von Bauprojekten. Von der schnellen Bestandsaufnahme über die Kollisionsprüfung bis zur Integration in BIM‑Prozesse reichen die Vorteile, die direkt zu höherer Qualität und geringeren Kosten führen.
Wer in Deutschland professionelle CAD‑Services anbietet oder als Planungsbüro tätig ist, sollte Punktwolken CAD daher gezielt in seine Prozesse integrieren, um sich langfristig im Markt zu behaupten. Jetzt ist der ideale Zeitpunkt, um Know-how aufzubauen, Pilotprojekte zu starten und Kunden aktiv die Mehrwerte dieser Technologie zu zeigen.
1. Was genau versteht man unter Punktwolken CAD?
Unter Punktwolken CAD versteht man die Nutzung von dreidimensionalen Punktwolken als Grundlage für die Erstellung von Plänen und Modellen in CAD‑ oder BIM‑Software. Eine Punktwolke besteht aus Millionen einzelner Messpunkte, die mit Koordinaten versehen sind und gemeinsam ein sehr genaues digitales Abbild eines Gebäudes, einer Anlage oder eines Objekts darstellen. Diese Daten werden in der Regel mit 3D‑Laserscannern oder LiDAR‑Systemen aufgenommen und anschließend in Planungssoftware importiert, um dort Bauteile nachzumodellieren, Schnitte zu erzeugen oder Analysen durchzuführen. So entsteht aus der Punktwolke ein präzises CAD‑ oder BIM‑Modell, das in allen Leistungsphasen der Planung genutzt werden kann.
2. Welche Vorteile bietet Punktwolken CAD gegenüber klassischen Vermessungsmethoden?
Im Vergleich zur klassischen Vermessung mit Maßband oder Tachymeter ist Punktwolken CAD deutlich schneller, genauer und umfassender. Ein 3D‑Scan erfasst in kurzer Zeit komplette Gebäude oder Anlagen mit hoher Punktdichte, während bei herkömmlichen Methoden nur ausgewählte Messpunkte aufgenommen werden und Fehler durch manuelle Übertragung entstehen. Durch die direkte Integration der Punktwolke in CAD‑Software lassen sich zudem Pläne und Modelle effizienter erstellen, Kollisionen frühzeitig erkennen und Nacharbeiten vermeiden. Das reduziert sowohl den Zeitaufwand als auch die Gesamtkosten eines Projekts und bietet Planern eine deutlich höhere Planungssicherheit.
3. Für welche Projekte eignet sich Punktwolken CAD besonders?
Punktwolken CAD eignet sich besonders für Bestandsprojekte, Umbauten, Sanierungen und komplexe Industrieanlagen, in denen genaue und aktuelle Bestandsdaten fehlen. Typische Beispiele sind die Modernisierung von Büro- und Wohngebäuden, die Revitalisierung historischer Bausubstanz, die Erweiterung von Produktionsanlagen oder die Umnutzung von Industriearealen. Auch im Infrastrukturbereich, etwa bei Brücken, Tunneln oder Verkehrsbauwerken, liefert die Punktwolke eine verlässliche Grundlage für sichere und effiziente Planungen. Grundsätzlich lohnt sich der Einsatz immer dann, wenn hohe Genauigkeit, kurze Vermessungszeiten und eine umfassende digitale Dokumentation gefragt sind.
4. Wie aufwendig ist die Einführung von Punktwolken CAD im Büroalltag?
Die Einführung von Punktwolken CAD erfordert zunächst Investitionen in Hardware, Software und Schulung, ist aber weniger kompliziert, als viele Büros erwarten. Viele Dienstleister im Bereich 3D‑Laserscanning bieten heute Scan‑to‑BIM‑Services an, sodass Planungsbüros nicht zwingend eigene Scanner anschaffen müssen, sondern mit spezialisierten Partnern zusammenarbeiten können. Auf Softwareseite unterstützen gängige CAD‑ und BIM‑Programme den Import von Punktwolken und bieten Werkzeuge zur Modellierung auf Basis der Messdaten. Mit klar definierten Workflows und ein wenig Erfahrung lässt sich Punktwolken CAD so schrittweise in den Büroalltag integrieren, ohne laufende Projekte zu überlasten.
5. Welche Zukunftsperspektiven hat Punktwolken CAD in der Bau- und Immobilienbranche?
Die Zukunftsperspektiven von Punktwolken CAD sind sehr positiv, da die Bau- und Immobilienbranche immer stärker auf digitale Prozesse, BIM und datengetriebene Entscheidungen setzt. 3D‑Laserscanning und Punktwolken bilden die Basis für digitale Zwillinge, automatisierte Analysen und innovative Anwendungen wie Virtual Reality oder Augmented Reality auf der Baustelle. Mit dem wachsenden Anteil an BIM‑Projekten und dem steigenden Bedarf an präzisen Bestandsdaten wird Punktwolken CAD in den kommenden Jahren weiter an Bedeutung gewinnen. Unternehmen, die diese Technologie früh und konsequent nutzen, verschaffen sich einen klaren Vorsprung und werden als kompetente Partner in einer zunehmend digitalisierten Bauwelt wahrgenommen.
