Die Beherrschung komplexer Konstruktionen in SolidWorks erfordert weit mehr als nur Grundkenntnisse der Software. Erfahrene Konstrukteure und Ingenieure stehen täglich vor der Herausforderung, anspruchsvolle mechanische Systeme, große Baugruppen und geometrisch komplexe Bauteile effizient zu modellieren. Diese fortgeschrittenen SolidWorks Tipps basieren auf jahrelanger Praxiserfahrung und haben sich bei der Bewältigung selbst der schwierigsten Konstruktionsaufgaben bewährt. Von der Optimierung großer Baugruppen bis hin zur Erstellung komplexer Oberflächengeometrien – diese Expertentechniken revolutionieren Ihren Workflow und steigern die Qualität Ihrer Konstruktionsergebnisse erheblich.

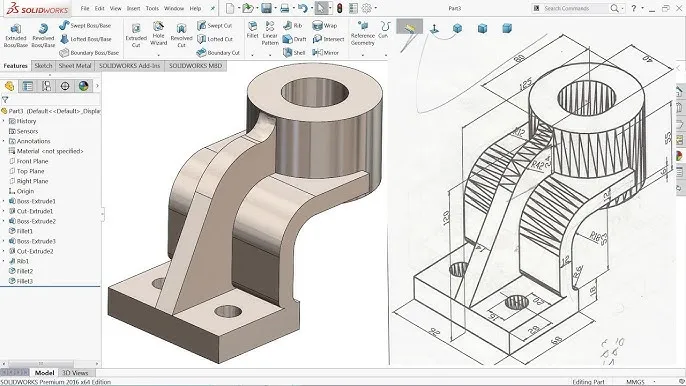

Mehrkörper-Modellierung für komplexe Bauteile optimieren
Die Mehrkörper-Modellierung stellt eine der mächtigsten, aber auch anspruchsvollsten Funktionen in SolidWorks dar. Bei komplexen Konstruktionen ermöglicht diese Technik die Erstellung mehrerer Volumenkörper innerhalb einer einzigen Teildatei, was besonders bei zusammenhängenden Komponenten oder Schweißkonstruktionen von unschätzbarem Wert ist. Der Schlüssel zum erfolgreichen Einsatz liegt in der strategischen Planung der Körperaufteilung bereits in der frühen Konstruktionsphase.
Fortgeschrittene Anwender nutzen dabei gezielt die Kombinieren-Funktion, um komplexe Boolesche Operationen zwischen verschiedenen Körpern durchzuführen. Diese Methode ermöglicht es, selbst hochkomplexe Geometrien mit relativer Einfachheit zu erstellen, indem einzelne Komponenten separat modelliert und anschließend intelligent miteinander verschnitten werden. Besonders bei der Konstruktion von Gussteilen oder komplexen Maschinenelementen reduziert diese Vorgehensweise die Konstruktionszeit um bis zu 40 Prozent.
Ein kritischer Aspekt bei der Mehrkörper-Modellierung ist die systematische Benennung und Verwaltung der einzelnen Körper. Erfahrene Konstrukteure etablieren bereits zu Projektbeginn einheitliche Benennungskonventionen und nutzen die Körper-Ordner-Funktion zur übersichtlichen Strukturierung. Diese Disziplin zahlt sich besonders bei der späteren Ableitung von Zeichnungen und der Erstellung von Stücklisten aus, wo jeder Körper als separate Komponente behandelt werden kann.
Performance-Optimierung bei großen Baugruppen beherrschen
Die Arbeit mit großen Baugruppen stellt selbst erfahrene SolidWorks-Anwender vor erhebliche Herausforderungen. Baugruppen mit mehreren tausend Komponenten können ohne entsprechende Optimierung zu erheblichen Performance-Problemen führen und die Produktivität drastisch einschränken. Die Lösung liegt in der konsequenten Anwendung fortgeschrittener Verwaltungsstrategien und der intelligenten Nutzung der verfügbaren Leistungsoptionen.
Der Lightweight-Modus erweist sich dabei als unverzichtbares Werkzeug für die Verwaltung komplexer Baugruppen. In diesem Modus werden Teile ohne ihre Feature-Struktur geladen, wodurch der Speicherverbrauch und die Ladezeiten drastisch reduziert werden. Features werden erst bei Bedarf nachgeladen, wenn sie für Bearbeitungen oder Analysen benötigt werden. Diese Vorgehensweise ermöglicht es, auch Baugruppen mit 10.000 oder mehr Komponenten flüssig zu bearbeiten.
Unterbaugruppen spielen eine entscheidende Rolle bei der Organisation komplexer Assemblies. Die strategische Aufteilung großer Baugruppen in logische Unterbaugruppen nicht nur die Performance, sondern erleichtert auch die Zusammenarbeit im Team erheblich. Verschiedene Konstrukteure können parallel an unterschiedlichen Unterbaugruppen arbeiten, ohne sich gegenseitig zu behindern. Dabei sollten Verknüpfungen zwischen verschiedenen Baugruppen-Ebenen möglichst vermieden werden, da diese die Berechnungszeiten exponentiell erhöhen können.

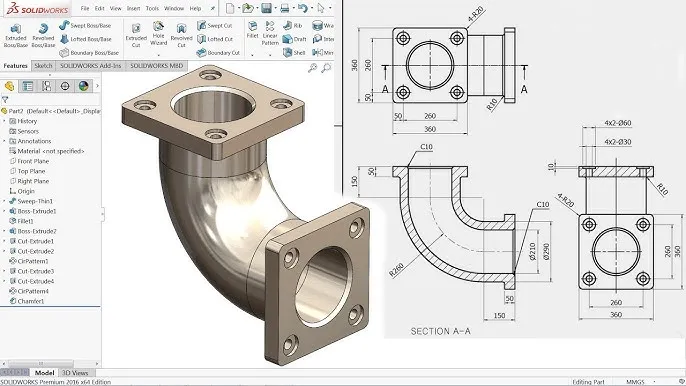

Erweiterte Oberflächenmodellierung für komplexe Geometrien
Die Oberflächenmodellierung in SolidWorks eröffnet völlig neue Dimensionen bei der Erstellung komplexer Geometrien, die mit herkömmlichen Volumenkörper-Features nicht realisierbar wären. Diese Technik erfordert jedoch ein tiefes Verständnis der mathematischen Grundlagen und der verfügbaren Werkzeuge. Professionelle Konstrukteure nutzen Oberflächenmodellierung vorrangig für organische Formen, Fahrzeugkarosserien oder komplexe Konsumgüter.
Die Begrenzungsoberfläche stellt dabei eines der vielseitigsten Werkzeuge dar. Diese Funktion ermöglicht die Erstellung komplexer Oberflächen durch die Definition von Richtungskurven und Querschnittsprofilen. Der Erfolg hängt dabei maßgeblich von der Qualität der zugrunde liegenden Skizzen und 3D-Kurven ab. Erfahrene Anwender investieren erhebliche Zeit in die sorgfältige Erstellung und Positionierung der Leitkurven, da diese die finale Oberflächenqualität entscheidend beeinflussen.
Die Verknüpfung von Oberflächenmodellierung mit Volumenkörper-Features eröffnet hybride Modellierungsansätze, die das Beste aus beiden Welten kombinieren. Komplexe Grundformen werden als Oberflächen erstellt und anschließend zu Volumenkörpern verdickt oder mit anderen Volumenkörpern kombiniert. Diese Methode ermöglicht die Erstellung selbst hochkomplexer Geometrien mit relativer Effizienz und bietet dabei maximale Kontrolle über die finale Form.
Konfigurationen und Designtabellen für Produktfamilien nutzen
Die intelligente Nutzung von Konfigurationen und Designtabellen ermöglicht es, aus einem einzigen SolidWorks-Modell komplette Produktfamilien zu entwickeln. Diese Technik reduziert nicht nur den Verwaltungsaufwand erheblich, sondern gewährleistet auch die Konsistenz innerhalb der Produktpalette. Fortgeschrittene Anwender entwickeln dabei hochkomplexe Konfigurationssysteme, die hunderte von Varianten aus einem Grundmodell generieren können.
Designtabellen bieten dabei die mächtigste Methode zur Verwaltung komplexer Konfigurationen. Durch die Excel-basierte Steuerung können nicht nur Bemaßungen, sondern auch Features, Materialien und sogar ganze Baugruppen-Konfigurationen parametrisch gesteuert werden. Die Erstellung einer effektiven Designtabelle erfordert jedoch sorgfältige Planung und ein tiefes Verständnis der Abhängigkeiten zwischen verschiedenen Parametern.
Bedingte Konfigurationen erweitern die Möglichkeiten noch weiter, indem sie ermöglichen, Features basierend auf anderen Parametern automatisch zu aktivieren oder zu deaktivieren. Diese Logik kann besonders bei Produkten mit optionaler Ausstattung oder branchenspezifischen Varianten von enormem Wert sein. Ein Maschinenhersteller kann beispielsweise ein Grundmodell entwickeln, das sich automatisch an verschiedene Märkte, Normen oder Kundenwünsche anpasst.
Gleichungen und Verknüpfungen für intelligente Konstruktionen
Die strategische Nutzung von Gleichungen und globalen Variablen transformiert statische SolidWorks-Modelle in intelligente, selbstanpassende Konstruktionen. Diese mathematischen Beziehungen ermöglichen es, komplexe Abhängigkeiten zwischen verschiedenen Bauteilen und Baugruppen zu modellieren und dabei engineering-spezifische Regeln und Normen automatisch durchzusetzen.
Globale Variablen bilden dabei das Fundament intelligenter Konstruktionssysteme. Durch die Definition zentraler Parameter, die über mehrere Teile und Baugruppen hinweg verwendet werden, können komplexe Änderungen mit wenigen Eingaben durchgeführt werden. Ein Beispiel wäre die Definition einer Materialstärke als globale Variable, die automatisch alle abhängigen Features in verschiedenen Bauteilen aktualisiert, wenn sich die Spezifikation ändert.
Erweiterte Gleichungssysteme können sogar komplexe Engineering-Berechnungen direkt in das CAD Modell integrieren. Festigkeitsberechnungen, thermische Ausdehnungen oder kinematische Beziehungen können als Gleichungen formuliert und mit den geometrischen Parametern verknüpft werden. Diese Integration gewährleistet, dass sich das Modell stets gemäß den physikalischen Gesetzmäßigkeiten verhält und reduziert das Risiko von Konstruktionsfehlern erheblich.
Spezialisierte SolidWorks Tipps für Schweißkonstruktionen und Blechteile
Schweißkonstruktionen und Blechbearbeitung erfordern spezialisierte Kenntnisse und Techniken, die über die Standard-Modellierungswerkzeuge hinausgehen. Die Weldments-Umgebung in SolidWorks bietet leistungsfähige Werkzeuge für die Erstellung komplexer Rahmen- und Schweißkonstruktionen, die jedoch nur bei korrekter Anwendung ihr volles Potenzial entfalten.
Die 3D-Skizze bildet das Rückgrat jeder Schweißkonstruktion und erfordert ein Umdenken von der gewohnten 2D-Skizzierung. Erfahrene Konstrukteure entwickeln zunächst ein vollständiges 3D-Skelett der Konstruktion, bevor sie mit der Definition von Profilen und Verbindungen beginnen. Diese Methodik gewährleistet nicht nur geometrische Konsistenz, sondern erleichtert auch spätere Änderungen erheblich, da das gesamte Rahmenwerk über die zentrale 3D-Skizze gesteuert werden kann.
| Schweißkonstruktions-Funktion | Anwendungsbereich | Produktivitätssteigerung |
|---|---|---|
| Strukturelles Element | Rahmen und Träger | 35-50% |
| Endbehandlung | Profile kappen und verbinden | 20-30% |
| Schweißnaht | Automatische Naht-Definition | 40-60% |
| Zuschnittsliste | Materialbestellung | 25-40% |
Blechbearbeitung erfordert das Verständnis spezifischer Fertigungsverfahren und deren Limitationen. Die Definition korrekter Biegeparameter, K-Faktoren und Materialdicken beeinflusst nicht nur die Geometrie, sondern auch die Herstellbarkeit des Bauteils. Fortgeschrittene Anwender nutzen benutzerdefinierte Biegetabellen und Materialvorlagen, um konsistente Ergebnisse über verschiedene Projekte hinweg zu gewährleisten.
Simulation und Validierung in den Konstruktionsprozess integrieren
Die Integration von Simulationswerkzeugen direkt in den Konstruktionsprozess ermöglicht eine kontinuierliche Validierung und Optimierung des Designs. SolidWorks Simulation bietet dabei leistungsfähige Analysemöglichkeiten, die von einfachen Spannungsanalysen bis hin zu komplexen nichtlinearen Simulationen reichen. Die Kunst liegt darin, diese Werkzeuge effizient in den iterativen Designprozess zu integrieren.
Die Finite-Elemente-Analyse (FEA) erfordert nicht nur technisches Verständnis, sondern auch die Fähigkeit zur korrekten Interpretation der Ergebnisse. Erfahrene Ingenieure entwickeln zunächst vereinfachte Modelle für erste Validierungen und verfeinern diese schrittweise, anstatt sofort mit hochkomplexen Analysen zu beginnen. Diese Vorgehensweise ermöglicht es, Designprobleme frühzeitig zu identifizieren und kostspielige Iterationen zu vermeiden.
Parametrische Studien erweitern die Simulationsmöglichkeiten, indem sie automatische Optimierungen verschiedener Designparameter ermöglichen. Materialdicken, Geometrievariationen oder Lastfälle können systematisch variiert werden, um optimale Designlösungen zu identifizieren. Diese datengesteuerte Optimierung führt nicht nur zu besseren Produkten, sondern dokumentiert auch den Entscheidungsprozess für spätere Referenzen.
Automatisierung durch Makros und API-Programmierung
Die Automatisierung wiederkehrender Aufgaben durch Makros und API-Programmierung stellt die Königsdisziplin der SolidWorks-Beherrschung dar. Diese Techniken ermöglichen es, komplexe Arbeitsabläufe zu automatisieren und dabei Zeit für kreative Konstruktionsarbeit zu gewinnen. Selbst grundlegende Programmierkenntnisse können bereits erhebliche Produktivitätssteigerungen bewirken.
Das Makro-System in SolidWorks ermöglicht die Aufzeichnung und Wiedergabe von Befehlssequenzen, wobei der generierte VBA-Code anschließend modifiziert und erweitert werden kann. Typische Anwendungsbereiche umfassen die automatische Erstellung von Standardzeichnungen, die Umbenennung von Features nach Firmenkonventionen oder die Ausführung repetitiver Modifikationen an mehreren Dateien. Diese Automatisierung kann Routineaufgaben um bis zu 80 Prozent beschleunigen.
Die SolidWorks API eröffnet noch weitreichendere Automatisierungsmöglichkeiten durch die Integration externer Programme und Datenquellen. Kundenspezifische Add-Ins können entwickelt werden, die ERP-Systeme mit CAD-Daten synchronisieren, automatische Qualitätsprüfungen durchführen oder komplexe Berichte generieren. Diese Investition in die Automatisierung zahlt sich besonders bei Unternehmen mit standardisierten Prozessen und hohem Durchsatz aus.
Fazit und Ausblick auf fortgeschrittene SolidWorks Techniken
Die Beherrschung dieser acht fortgeschrittenen SolidWorks Tipps für komplexe Konstruktionen eröffnet völlig neue Dimensionen der CAD-Produktivität und Konstruktionsqualität. Von der effizienten Verwaltung großer Baugruppen über die Erstellung komplexer Oberflächengeometrien bis hin zur intelligenten Automatisierung – diese Techniken bilden das Fundament für professionelle CAD-Arbeit auf höchstem Niveau. Die konsequente Anwendung dieser Methoden kann die Konstruktionseffizienz um 40 bis 60 Prozent steigern und gleichzeitig die Qualität der Ergebnisse erheblich verbessern.
Die Zukunft der CAD-Konstruktion wird geprägt sein von noch intelligenterer Automatisierung, cloud-basierten Kollaborationsmöglichkeiten und der Integration künstlicher Intelligenz in den Designprozess. Konstrukteure, die bereits heute diese fortgeschrittenen Techniken beherrschen und kontinuierlich weiterentwickeln, werden die Innovationsführer von morgen sein. Investieren Sie in die Vertiefung dieser Kompetenzen und transformieren Sie Ihre SolidWorks-Fähigkeiten von grundlegend zu meisterhaft – Ihre zukünftigen Projekte werden von dieser Expertise profitieren.
Häufig gestellte Fragen zu fortgeschrittenen SolidWorks Tipps
1. Wie kann ich die Performance meiner großen SolidWorks-Baugruppen mit mehr als 5000 Komponenten nachhaltig verbessern und welche konkreten Einstellungen sind dabei am wirkungsvollsten?
Die Optimierung großer Baugruppen in SolidWorks erfordert einen systematischen Ansatz, der sowohl technische Einstellungen als auch strukturelle Überlegungen umfasst. Der erste und wichtigste Schritt ist die konsequente Nutzung des Large Assembly Mode und des Lightweight-Modus, die standardmäßig aktiviert werden sollten. Diese Modi reduzieren den Speicherverbrauch drastisch, indem Teile ohne ihre komplette Feature-Struktur geladen werden, was bei großen Baugruppen Ladezeiten um 60 bis 80 Prozent reduzieren kann.
Die Bildqualität-Einstellungen spielen eine entscheidende Rolle für die Performance. Die automatische Bildqualitätsreduzierung sollte aktiviert werden, wobei die Auflösung für große Baugruppen auf einen niedrigeren Wert gesetzt werden kann, ohne die Arbeitsqualität wesentlich zu beeinträchtigen. Besonders wirkungsvoll ist die Deaktivierung der automatischen Neuerstellung beim Fenster-Wechsel und die Aktivierung der Multi-Threading-Unterstützung für Baugruppen-Operationen.
Strukturell sollten große Baugruppen in logische Unterbaugruppen aufgeteilt werden, wobei die Anzahl der Baugruppen-Ebenen begrenzt bleiben sollte. Mehr als 5-7 Ebenen können zu exponentiell steigenden Berechnungszeiten führen. Verknüpfungen zwischen verschiedenen Baugruppen-Ebenen sollten minimiert werden, da diese bei Änderungen komplette Neuberechnungen auslösen können. Die Nutzung von SpeedPak-Konfigurationen für Unterbaugruppen, die selten geändert werden, kann die Performance zusätzlich verbessern, indem nur die notwendigen Referenzgeometrien verfügbar gehalten werden.
2. Welche Strategien und Techniken haben sich bei der Oberflächenmodellierung komplexer organischer Formen in SolidWorks am besten bewährt und wie vermeide ich häufige Fehler?
Die Oberflächenmodellierung komplexer organischer Formen erfordert eine grundlegend andere Herangehensweise als die traditionelle Volumenkörper-Modellierung und beginnt bereits bei der Planungsphase. Die wichtigste Regel ist die Entwicklung einer klaren Flächenstrategie, bei der die finale Oberfläche in logische Bereiche aufgeteilt wird, die jeweils mit geeigneten Werkzeugen erstellt werden können. Jeder Oberflächenbereich sollte dabei eine klare geometrische Logik haben und sich nahtlos an benachbarte Flächen anschließen lassen.
Die Qualität der zugrunde liegenden Kurven und Skizzen entscheidet maßgeblich über das finale Ergebnis. Professionelle Oberflächenmodellierer investieren oft 60-70 Prozent ihrer Zeit in die Erstellung perfekter 3D-Kurven und Leitkurven, da nachträgliche Korrekturen an Oberflächen extrem aufwändig sind. Splines sollten dabei mit minimaler Anzahl von Kontrollpunkten erstellt werden, wobei die Krümmungskontinuität zwischen angrenzenden Kurven sichergestellt werden muss. Die Nutzung von Krümmungskämmen zur Visualisierung der Oberflächenqualität ist dabei unverzichtbar.
Häufige Fehler entstehen durch zu ehrgeizige Ansätze, bei denen versucht wird, komplexe Formen in einem einzigen Oberflächenfeature zu erstellen. Erfolgreicher ist die schrittweise Annäherung durch mehrere einfachere Oberflächen, die anschließend über Überblendungen verbunden werden. Die Boundary Surface Funktion erweist sich dabei als besonders vielseitig, erfordert jedoch sorgfältig vorbereitete Richtungs- und Querschnittskurven. Netzoberflächen können bei sehr komplexen Formen hilfreich sein, sollten jedoch aufgrund ihrer begrenzten Editierbarkeit nur als letztes Mittel eingesetzt werden. Die kontinuierliche Überprüfung der Oberflächenkontinuität durch Zebra-Streifen und Krümmungsanalysen verhindert Probleme in späteren Bearbeitungsschritten.
3. Wie entwickle ich effektive Konfigurationssysteme für komplexe Produktfamilien und welche Best Practices sollte ich bei Designtabellen beachten?
Die Entwicklung effektiver Konfigurationssysteme beginnt mit einer sorgfältigen Analyse der Produktvarianten und der Identifikation der kritischen Variationsparameter. Erfolgreiche Konfigurationssysteme folgen einer hierarchischen Struktur, bei der Grundparameter die Basis bilden und davon abhängige Parameter logisch abgeleitet werden. Diese Hierarchie sollte bereits in der Planungsphase dokumentiert werden, um spätere Konflikte und Abhängigkeitsprobleme zu vermeiden.
Designtabellen stellen das mächtigste Werkzeug für komplexe Konfigurationssysteme dar, erfordern jedoch eine durchdachte Strukturierung. Die erste Spalte sollte immer die Konfigurationsnamen enthalten, gefolgt von den wichtigsten Basisparametern. Features sollten über logische Formeln gesteuert werden, anstatt manuell aktiviert oder deaktiviert zu werden. Dies ermöglicht eine automatische Anpassung bei Parameter-Änderungen. Excel-Funktionen wie WENN-DANN-Abfragen können dabei helfen, komplexe Abhängigkeiten zu modellieren.
Best Practices für Designtabellen umfassen die Nutzung benannter Bereiche in Excel für bessere Übersichtlichkeit und die Implementierung von Validierungsregeln zur Fehlervermeidung. Materialzuweisungen und Eigenschaften sollten ebenfalls über die Designtabelle gesteuert werden, um Konsistenz zu gewährleisten. Besonders wichtig ist die Dokumentation der Logik durch Kommentare und die regelmäßige Validierung aller Konfigurationen. Große Designtabellen sollten in mehrere kleinere Tabellen aufgeteilt werden, um die Performance und Wartbarkeit zu verbessern. Die Verwendung von Suppressions-Spalten für Features ermöglicht es, verschiedene Ausstattungsvarianten elegant zu realisieren, ohne die Grundgeometrie zu beeinträchtigen.
4. Welche erweiterten Simulationstechniken in SolidWorks Simulation führen zu den zuverlässigsten Ergebnissen bei komplexen mechanischen Systemen?
Erweiterte Simulationstechniken in SolidWorks erfordern ein tiefes Verständnis sowohl der Software-Möglichkeiten als auch der physikalischen Grundlagen der analysierten Systeme. Die Zuverlässigkeit von Simulationsergebnissen hängt maßgeblich von der korrekten Modellvorbereitung, der angemessenen Vernetzung und der sachgerechten Anwendung von Randbedingungen ab. Professionelle Analysten befolgen dabei einen systematischen Workflow, der mit vereinfachten Modellen beginnt und schrittweise zu komplexeren Analysen übergeht.
Die Netzgenerierung stellt den kritischsten Aspekt jeder FEA dar und erfordert besondere Aufmerksamkeit bei komplexen Geometrien. Curvature-based Meshing sollte bei Bauteilen mit variierenden Krümmungsradien verwendet werden, während die lokale Netzverfeinerung in Bereichen hoher Spannungsgradienten unverzichtbar ist. Die Konvergenz-Analyse durch schrittweise Netzverfeinerung validiert dabei die Qualität der Ergebnisse und identifiziert optimale Netz-Dichten. H-adaptive Methoden können bei komplexen Geometrien automatische Netzverfeinerungen durchführen und dabei die Rechenzeit optimieren.
Nichtlineare Analysen werden bei realen mechanischen Systemen oft unvermeidlich und erfordern erweiterte Techniken. Materialplastizität, große Verformungen und Kontaktprobleme müssen dabei sorgfältig modelliert werden. Die Definition realistischer Materialeigenschaften basierend auf Prüfdaten anstatt theoretischer Werte verbessert die Ergebnis-Qualität erheblich. Multiphysik-Simulationen, die mechanische, thermische und strömungstechnische Aspekte kombinieren, ermöglichen die Analyse komplexer Wechselwirkungen, erfordern jedoch detaillierte Kenntnisse der gekoppelten Physik. Die Validierung von Simulationsergebnissen durch Vergleich mit Prototyp-Tests oder analytischen Lösungen bleibt dabei der Goldstandard für zuverlässige Ergebnisse.
5. Wie kann ich durch Makro-Programmierung und API-Anwendungen meine SolidWorks-Workflows automatisieren und welche Programmierkenntnisse sind dafür erforderlich?
Die Automatisierung von SolidWorks-Workflows durch Makros und API-Programmierung eröffnet enorme Produktivitätspotenziale, erfordert jedoch einen strukturierten Lernansatz und grundlegende Programmierkenntnisse. VBA (Visual Basic for Applications) bildet dabei den Einstiegspunkt, da es direkt in SolidWorks integriert ist und eine relativ geringe Lernkurve hat. Grundkenntnisse in Variablen, Schleifen, Bedingungen und Funktionen sind ausreichend, um erste nützliche Makros zu entwickeln. Die Makro-Aufzeichnungsfunktion in SolidWorks generiert automatisch VBA-Code, der als Basis für eigene Entwicklungen dienen kann.
Typische Automatisierungsanwendungen umfassen die Massenerstellung von Zeichnungen aus 3D Modellen, automatische Feature-Umbenennungen nach Firmenstandards, Eigenschafts-Updates für große Dateimengen oder die Generierung standardisierter Berichte. Diese Aufgaben können durch Makros um 80-90 Prozent beschleunigt werden. Fortgeschrittene Makros können Excel-Dateien einlesen, Datenbankverbindungen herstellen oder mit anderen Office-Anwendungen interagieren. Die Entwicklung robuster Makros erfordert dabei Fehlerbehandlung und Benutzeroberflächen für einfache Bedienung.
Die SolidWorks API eröffnet weitreichendere Möglichkeiten durch die Nutzung moderner Programmiersprachen wie C# oder Python. Diese Technologien ermöglichen die Entwicklung eigenständiger Anwendungen und Add-Ins, die nahtlos in SolidWorks integriert werden können. Komplexe Automatisierungen wie ERP-Integration, automatische Kostenkalkulationen oder KI-gestützte Designoptimierungen werden damit möglich. Die Investition in API-Kenntnisse lohnt sich besonders für Unternehmen mit repetitiven Prozessen und hohen Stückzahlen. Online-Ressourcen, die umfangreiche API-Dokumentation und Community-Foren bieten ausgezeichnete Lernmöglichkeiten, wobei praktische Projekte den effektivsten Lernweg darstellen.
