In der digitalen Welt des technischen Zeichnens sind CAD Symbole die universelle Sprache, die Fachleute über Grenzen hinweg verbindet. Ob Sie ein Architekturbüro leiten, als Maschinenbauingenieur arbeiten oder gerade erst Ihre CAD-Reise beginnen – das Beherrschen der richtigen Symbole ist entscheidend für präzise Kommunikation und effiziente Projektabwicklung. In einer Branche, in der ein falsch platziertes Symbol kostspielige Fehler verursachen kann, ist fundiertes Wissen nicht nur vorteilhaft, sondern unverzichtbar.

Key Takeaways

• CAD Symbole bilden die Grundlage für präzise technische Kommunikation in Architektur und Maschinenbau
• Die Normung durch DIN, ISO und ANSI gewährleistet internationale Verständlichkeit und Kompatibilität
• Architektonische Symbole wie Türen, Fenster und Treppen folgen spezifischen Darstellungskonventionen
• Maschinenbau-Symbole für Toleranzen, Schweißnähte und Oberflächenbeschaffenheit erfordern besondere Genauigkeit
• Moderne CAD-Software bietet umfangreiche Symbolbibliotheken, die Effizienz und Konsistenz in Projekten sicherstellen

Einführung in die Welt der CAD Symbole

Computer-Aided Design (CAD) hat die Art und Weise, wie wir technische Zeichnungen erstellen, revolutioniert. Was früher mühsam von Hand gezeichnet wurde, kann heute mit wenigen Mausklicks präzise umgesetzt werden. Doch trotz aller technologischen Fortschritte bleibt eines konstant: die Bedeutung standardisierter Symbole.

Was sind CAD Symbole?

CAD Symbole sind standardisierte grafische Darstellungen, die in technischen Zeichnungen verwendet werden, um bestimmte Elemente, Komponenten oder Eigenschaften zu repräsentieren. Sie fungieren als visuelle Kurzschrift und ermöglichen es Fachleuten, komplexe Informationen effizient zu kommunizieren, ohne umfangreiche Erklärungen hinzufügen zu müssen.

Diese Symbole sind nicht willkürlich gewählt, sondern folgen strengen Normen und Standards, die international anerkannt sind. Sie bilden eine universelle Sprache, die es Ingenieuren, Architekten und anderen technischen Fachkräften ermöglicht, Zeichnungen unabhängig von ihrer Muttersprache zu verstehen.

Die Bedeutung von Standardisierung

Die Standardisierung von CAD Symbolen ist aus mehreren Gründen von entscheidender Bedeutung:

• Eindeutige Kommunikation: Standardisierte Symbole eliminieren Mehrdeutigkeiten und sorgen dafür, dass alle Beteiligten die Zeichnungen auf dieselbe Weise interpretieren.
• Internationale Zusammenarbeit: In einer globalisierten Welt arbeiten oft Teams aus verschiedenen Ländern an einem Projekt. Standardisierte Symbole überwinden Sprachbarrieren.
• Qualitätssicherung: Einheitliche Symbole erleichtern die Überprüfung und Validierung von Zeichnungen.
• Rechtliche Aspekte: Bei vielen Projekten, insbesondere im öffentlichen Bereich, ist die Verwendung standardisierter Symbole gesetzlich vorgeschrieben.

Normung durch DIN, ISO und ANSI

Die wichtigsten Normungsinstitutionen für CAD Symbole sind:

Die Kenntnis dieser Normen ist für Fachleute unerlässlich, da sie je nach Projektanforderungen und Zielmarkt unterschiedliche Standards anwenden müssen. In Deutschland sind die DIN-Normen vorherrschend, doch bei internationalen Projekten kommen oft ISO-Standards zum Einsatz.

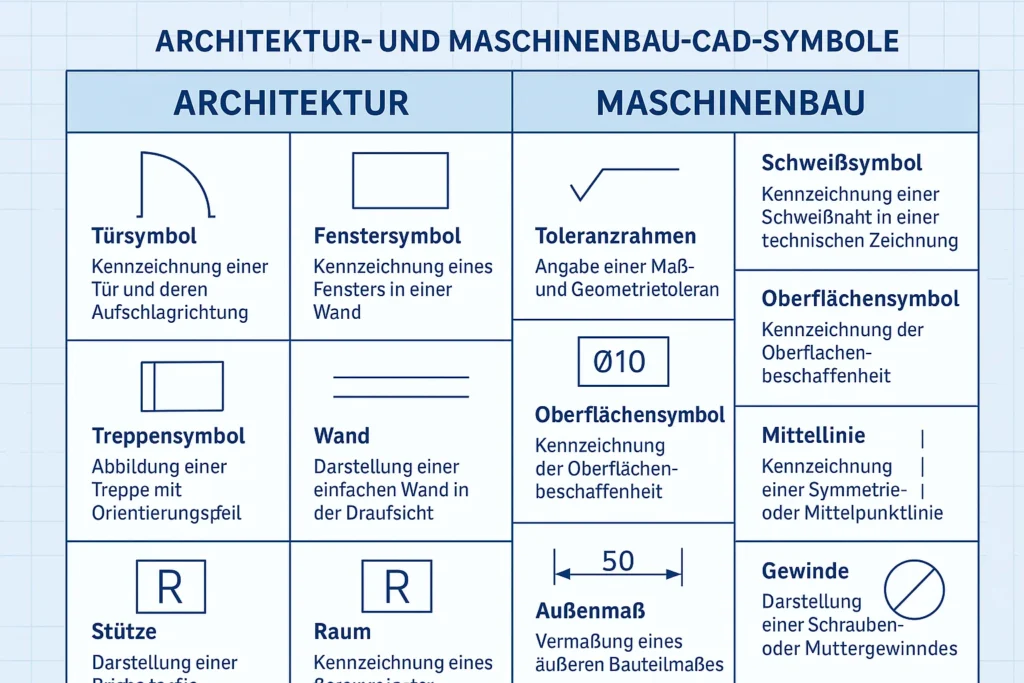

Architektonische CAD Symbole

Die Architektur verwendet eine Vielzahl spezialisierter Symbole, die es ermöglichen, komplexe dreidimensionale Strukturen auf zweidimensionalen Plänen darzustellen. Diese Symbole haben sich über Jahrzehnte entwickelt und sind heute tief in der CAD-Software verankert.

Türen und Fenster

Türen und Fenster gehören zu den grundlegendsten und gleichzeitig wichtigsten Elementen in architektonischen Zeichnungen.

Türsymbole variieren je nach Türtyp und Öffnungsrichtung:

• 🚪 Standardtüren werden typischerweise als Unterbrechung in einer Wand mit einem Bogen dargestellt, der die Öffnungsrichtung anzeigt
• Schiebetüren erhalten zusätzliche Linien, die den Schiebeweg kennzeichnen
• Drehtüren werden mit einem kreisförmigen Pfeil dargestellt
• Feuerschutztüren erhalten oft eine zusätzliche Kennzeichnung durch ein kleines Flammensymbol

Fenstersymbole unterscheiden sich nach Fenstertyp:

• Standardfenster werden als Unterbrechung in der Wand mit dünnen Linien für die Verglasung dargestellt
• Drehkippfenster erhalten zusätzliche Markierungen für die Öffnungsrichtung
• Festverglasung wird ohne Öffnungsmechanismus dargestellt
• Oberlichten und Seitenfenster haben spezielle Symbole, die ihre Position kennzeichnen

Bei beiden Elementtypen ist die maßstabsgetreue Darstellung entscheidend, da Türen und Fenster nicht nur ästhetische, sondern auch funktionale Elemente sind, die bestimmten Anforderungen entsprechen müssen.

Treppen und Aufzüge

Treppen und Aufzüge sind vertikale Erschließungselemente, die besondere Aufmerksamkeit bei der symbolischen Darstellung erfordern.

Treppensymbole müssen mehrere Informationen gleichzeitig vermitteln:

• Die Laufrichtung (durch Pfeile gekennzeichnet)
• Die Anzahl der Stufen (oft durch Strichmarkierungen dargestellt)
• Den Anfangs- und Endpunkt (häufig durch dickere Linien hervorgehoben)
• Podeste und Wendepunkte

Dabei werden unterschiedliche Treppenformen wie L-Treppen, U-Treppen oder Spindeltreppen durch spezifische Symbole dargestellt. In Grundrissen wird oft die Treppe im Erdgeschoss durchgezogen und die darüberliegende gestrichelt dargestellt.

Aufzugsymbole zeigen typischerweise:

• Den Schacht (als Rechteck)
• Die Kabine (oft mit inneren Linien für die Kabinenmaße)
• Die Türöffnung (als Unterbrechung in der Schachtwand)
• Technische Informationen wie Tragfähigkeit oder Personenanzahl (als Textinformation)

Sanitärelemente

Sanitärelemente werden in architektonischen Grundrissen durch standardisierte Symbole dargestellt, die sowohl die Art des Elements als auch dessen Ausrichtung und Anschlüsse zeigen.

Typische Sanitärsymbole umfassen:

• 🚽 Toiletten (mit Kennzeichnung der Spülrichtung)
• 🚿 Duschen (oft mit Angabe der Duschwand oder -abtrennung)
• 🛁 Badewannen (mit Umriss und manchmal Armaturenposition)
• Waschbecken (in verschiedenen Größen und Formen)
• Bidets (ähnlich wie Toiletten, aber mit anderer Form)

Bei der Darstellung von Sanitärelementen ist die Berücksichtigung von Anschlüssen für Wasser und Abwasser besonders wichtig. Diese werden oft durch zusätzliche Symbole wie Punkte oder kleine Kreise für Wasseranschlüsse und Linien für Abwasserleitungen dargestellt.

Elektro- und Beleuchtungssymbole

Elektro- und Beleuchtungssymbole sind entscheidend für die Planung der elektrischen Infrastruktur eines Gebäudes.

Zu den wichtigsten Elektrosymbolen gehören:

• Steckdosen (einfach, doppelt, dreifach)
• Lichtschalter (einfach, Serien-, Wechsel-, Kreuzschalter)
• Leuchten (Decken-, Wand-, Einbauleuchten)
• Verteilerkästen und Sicherungen
• Netzwerkanschlüsse und Antennendosen

Diese Symbole werden in speziellen Elektroplänen oder als zusätzliche Ebene in architektonischen Grundrissen dargestellt. Moderne CAD-Software bietet oft die Möglichkeit, diese Elemente nicht nur symbolisch darzustellen, sondern auch mit technischen Daten zu verknüpfen, was die spätere Berechnung und Installation erleichtert.

Maschinenbau CAD Symbole

Im Maschinenbau sind präzise CAD Symbole unerlässlich, um komplexe mechanische Komponenten und deren Eigenschaften eindeutig zu definieren. Anders als in der Architektur, wo Symbole oft größere Elemente repräsentieren, beziehen sich Maschinenbausymbole häufig auf sehr spezifische Eigenschaften und Anforderungen an Bauteile.

Toleranzen und Passungen

Toleranzen und Passungen gehören zu den wichtigsten Informationen in maschinenbautechnischen Zeichnungen, da sie die zulässigen Abweichungen von den Nennmaßen und die Art der Zusammenpassung von Bauteilen definieren.

Die Darstellung von Toleranzen erfolgt durch standardisierte Symbole:

• Allgemeintoleranz: Wird im Schriftfeld angegeben und gilt für alle nicht speziell tolerierten Maße
• Maßtoleranz: Direkt am Maß als obere und untere Abweichung (z.B. 50±0,2 mm)
• Geometrische Toleranzen: Durch spezielle Rahmen mit Symbolen für:
• Geradheit (gerade Linie)
• Ebenheit (Rechteck)
• Rundheit (Kreis)
• Zylinderform (zwei konzentrische Kreise)
• Parallelität (zwei parallele Linien)
• Rechtwinkligkeit (Rechteck mit Diagonale)
• Position (Kreuz)

Passungen werden nach dem ISO-System klassifiziert und in der Zeichnung durch entsprechende Symbole gekennzeichnet:

Die korrekte Anwendung dieser Symbole ist entscheidend für die Fertigungsqualität und Funktionalität der Bauteile.

Schweißsymbole

Schweißverbindungen sind in vielen maschinenbautechnischen Konstruktionen unverzichtbar und werden durch spezielle Symbole gekennzeichnet, die Art, Form und Dimension der Schweißnaht definieren.

Die grundlegenden Schweißsymbole umfassen:

• Kehlnaht: Dreieckiges Symbol
• V-Naht: V-förmiges Symbol
• Doppel-V-Naht: X-förmiges Symbol
• U-Naht: U-förmiges Symbol
• Stumpfnaht: Gerade Linie

Diese Grundsymbole werden durch zusätzliche Informationen ergänzt:

• Nahtlänge und -höhe
• Unterbrechungen (gestrichelte Linie)
• Umlaufende Schweißnähte (Kreissymbol)
• Oberflächenbehandlung (zusätzliche Symbole für Schleifen, Bürsten etc.)

Die Positionierung der Schweißsymbole in der Zeichnung folgt klaren Regeln:

1. Das Symbol wird auf einer Bezugslinie platziert
2. Ein Pfeil zeigt auf die zu schweißende Stelle
3. Die Position des Symbols auf der Bezugslinie gibt an, ob die Schweißnaht auf der Pfeilseite, der gegenüberliegenden Seite oder beidseitig auszuführen ist

Oberflächensymbole

Die Oberflächenbeschaffenheit ist für viele maschinenbautechnische Anwendungen entscheidend und wird durch spezielle Symbole nach DIN ISO 1302 gekennzeichnet.

Das Grundsymbol für Oberflächenangaben ist ein “V”, das durch zusätzliche Elemente erweitert wird:

• Einfaches V: Beliebiges Fertigungsverfahren
• V mit Querbalken: Spanabhebende Bearbeitung erforderlich
• V mit Kreis: Bearbeitung ohne Materialabtrag (z.B. Walzen)

Zusätzlich werden Rauheitswerte angegeben:

• Ra: Arithmetischer Mittenrauwert in μm
• Rz: Gemittelte Rautiefe in μm
• Rmax: Maximale Rautiefe in μm

Ein vollständiges Oberflächensymbol kann beispielsweise so aussehen:

    Ra 3,2
  /
\/

Dies bedeutet eine Oberfläche mit einem Ra-Wert von 3,2 μm, die durch ein beliebiges Fertigungsverfahren hergestellt werden kann.

Gewinde und Bohrungen

Gewinde und Bohrungen sind fundamentale Elemente im Maschinenbau und haben daher besonders detaillierte Symbolik.

Gewindesymbole zeigen sowohl die Art als auch die Dimension des Gewindes:

• Außengewinde: Durchgezogene Linien für den Außendurchmesser, gestrichelte für den Kerndurchmesser
• Innengewinde: Durchgezogene Linien für den Kerndurchmesser, gestrichelte für den Außendurchmesser

Die Gewindebezeichnung enthält Informationen zu:

• Gewindetyp (M für metrisches Gewinde, G für Rohrgewinde, etc.)
• Nenndurchmesser (z.B. M10)
• Steigung (z.B. M10×1,5)
• Länge des Gewindes
• Toleranzklasse (z.B. 6g für Außengewinde, 6H für Innengewinde)

Bohrungssymbole variieren je nach Bohrungstyp:

• Durchgangsbohrung: Einfacher Kreis in der Draufsicht, durchgehende Linien in der Schnittdarstellung
• Sacklochbohrung: Kreis mit Tiefenangabe, in der Schnittdarstellung mit Bodenspitze
• Senkung: Zusätzliches Symbol für die Senkform (kegelförmig, zylindrisch)
• Gewindeloch: Kombination aus Bohrungssymbol und Gewindesymbol

In modernen CAD-Systemen werden diese Elemente oft als parametrische Features implementiert, die automatisch die korrekten Symbole und Darstellungen erzeugen.

CAD Symbole in der Praxis

Die theoretische Kenntnis von CAD Symbolen ist wichtig, doch ihre praktische Anwendung in realen Projekten erfordert zusätzliches Know-how und die richtigen Werkzeuge. In diesem Abschnitt betrachten wir, wie CAD Symbole in der täglichen Arbeit eingesetzt werden.

Symbolbibliotheken in gängiger CAD-Software

Moderne CAD-Software bietet umfangreiche Bibliotheken mit standardisierten Symbolen, die den Zeichenprozess erheblich beschleunigen und die Einhaltung von Normen erleichtern.

AutoCAD, eines der am weitesten verbreiteten CAD-Programme, verfügt über:

• Integrierte Symbolbibliotheken für verschiedene Fachbereiche
• Die DesignCenter-Funktion zum Organisieren und Wiederverwenden von Symbolen
• Die Möglichkeit, benutzerdefinierte Symbole zu erstellen und in Bibliotheken zu speichern

SolidWorks bietet für den Maschinenbau:

• Eine umfangreiche Toolbox mit standardisierten Bauteilen und Symbolen
• Die Möglichkeit, Symbole direkt in 3D-Modelle zu integrieren
• Automatische Generierung von Symbolen aus 3D-Modellen für 2D-Zeichnungen

Revit ist auf Architektur spezialisiert und bietet:

• Familienbibliotheken mit parametrischen Bauteilen und Symbolen
• Landesspezifische Symbolbibliotheken, die lokale Normen berücksichtigen
• Die Möglichkeit, Symbole mit BIM-Daten (Building Information Modeling) zu verknüpfen

ArchiCAD punktet mit:

• Einer umfassenden Bibliothek architektonischer Symbole
• Der Möglichkeit, Symbole in verschiedenen Darstellungsmaßstäben zu definieren
• Automatischer Anpassung der Symboldarstellung je nach Zeichnungsmaßstab

Erstellen eigener Symbole

Trotz umfangreicher Standardbibliotheken ist es oft notwendig, eigene Symbole zu erstellen, sei es für spezielle Anwendungen oder um Unternehmensstandards zu erfüllen.

Der Prozess zur Erstellung eigener Symbole umfasst typischerweise:

1. Analyse der Anforderungen: Welche Information soll das Symbol vermitteln?
2. Recherche bestehender Standards: Gibt es bereits ähnliche standardisierte Symbole?
3. Entwurf: Skizzieren des Symbols unter Berücksichtigung von Klarheit und Erkennbarkeit
4. Umsetzung in CAD: Erstellung als Block, Familie oder parametrisches Objekt
5. Dokumentation: Erstellung einer Legende oder Dokumentation zur Bedeutung des Symbols
6. Integration in Bibliothek: Speichern in der Unternehmensbibliothek für zukünftige Verwendung

Bei der Erstellung eigener Symbole sollten folgende Prinzipien beachtet werden:

• Einfachheit: Symbole sollten so einfach wie möglich sein, ohne wichtige Details zu verlieren
• Konsistenz: Neue Symbole sollten stilistisch zu bestehenden passen
• Skalierbarkeit: Symbole müssen in verschiedenen Maßstäben erkennbar bleiben
• Parametrisierung: Wenn möglich, sollten Symbole parametrisch sein, um Anpassungen zu erleichtern

Effizienter Einsatz von CAD Symbolen in Projekten

Der effiziente Einsatz von CAD Symbolen kann die Produktivität erheblich steigern und die Qualität der Zeichnungen verbessern.

Bewährte Praktiken umfassen:

• Verwendung von Ebenen/Layern: Organisieren Sie Symbole auf separaten Ebenen, um die Übersichtlichkeit zu verbessern und selektives Ein-/Ausblenden zu ermöglichen
• Maßstabsgerechte Anwendung: Stellen Sie sicher, dass Symbole im richtigen Maßstab eingefügt werden
• Konsistente Benennung: Verwenden Sie ein einheitliches Benennungsschema für Symbole und Blöcke
• Attribute nutzen: Fügen Sie Symbolen Attribute hinzu, um zusätzliche Informationen zu speichern und Stücklisten zu generieren
• Dynamische Blöcke: Nutzen Sie in AutoCAD dynamische Blöcke, um Varianten eines Symbols in einem einzigen Block zu vereinen
• Vorlagen: Erstellen Sie Projektvorlagen mit häufig verwendeten Symbolen und korrekten Einstellungen

Zeitersparnis durch intelligente Symbolverwendung:

Fehler vermeiden bei der Symbolverwendung

Trotz aller Standardisierung und technischen Hilfsmittel kommt es immer wieder zu Fehlern bei der Verwendung von CAD Symbolen, die zu Missverständnissen oder sogar kostspieligen Fertigungsfehlern führen können.

Häufige Fehler und deren Vermeidung:

1. Falsche Maßstäbe:

• Problem: Symbole werden in falschem Maßstab eingefügt
• Lösung: Nutzen Sie maßstabsunabhängige Symbole oder automatische Skalierungsfunktionen

1. Veraltete Symbole:

• Problem: Verwendung von Symbolen nach überholten Normen
• Lösung: Regelmäßige Aktualisierung der Symbolbibliotheken und Schulung des Teams

1. Inkonsistente Verwendung:

• Problem: Verschiedene Symbole für gleiche Elemente innerhalb eines Projekts
• Lösung: Projektstandards definieren und Prüfprozesse implementieren

1. Überladene Zeichnungen:

• Problem: Zu viele Symbole machen die Zeichnung unlesbar
• Lösung: Verwenden Sie separate Zeichnungen für verschiedene Informationsebenen

1. Fehlende Legenden:

• Problem: Unklare Bedeutung von Symbolen, besonders bei projektspezifischen Symbolen
• Lösung: Stets eine Symbollegende in die Zeichnungssätze integrieren

Checkliste zur Qualitätssicherung:

• ✅ Sind alle verwendeten Symbole aktuell und normgerecht?
• ✅ Werden Symbole konsistent im gesamten Projekt verwendet?
• ✅ Sind alle projektspezifischen Symbole in einer Legende erklärt?
• ✅ Sind die Symbole in allen Maßstäben gut erkennbar?
• ✅ Wurden die Symbole auf den korrekten Ebenen/Layern platziert?
• ✅ Sind alle erforderlichen Attribute ausgefüllt?

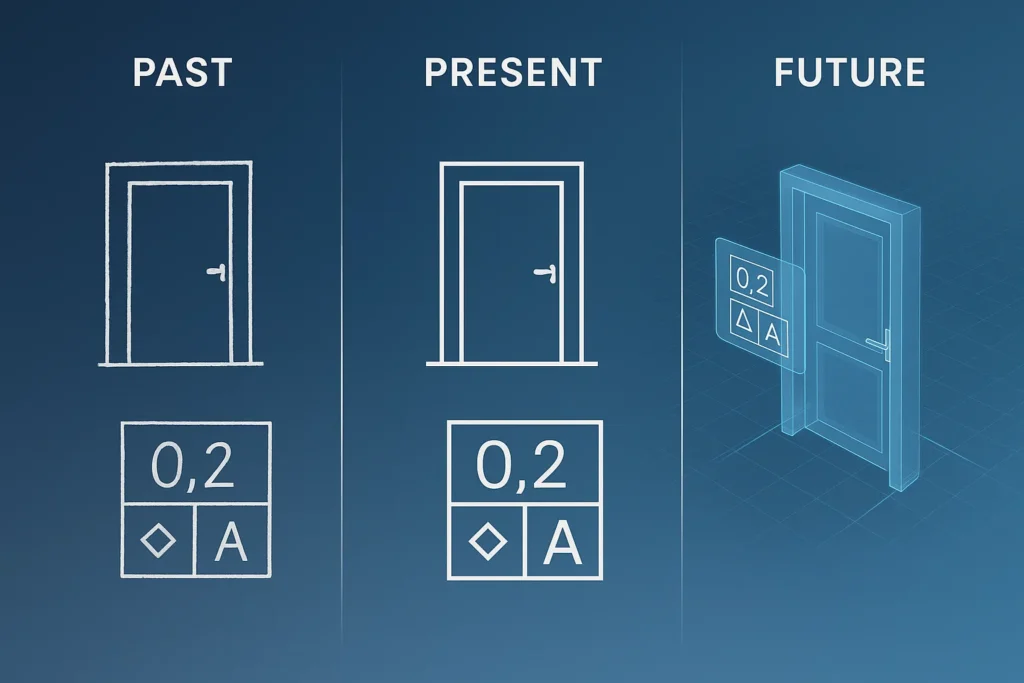

Zukunftstrends bei CAD Symbolen

Die Welt der CAD Symbole entwickelt sich kontinuierlich weiter, angetrieben durch technologische Fortschritte und sich ändernde Anforderungen in der Industrie. Ein Blick auf aktuelle Trends gibt Aufschluss darüber, wie sich die Verwendung von Symbolen in den kommenden Jahren verändern könnte.

3D-Symbole und BIM-Integration

Die traditionelle 2D-Darstellung von Symbolen wird zunehmend durch 3D-Modelle und Building Information Modeling (BIM) ergänzt oder ersetzt.

Wesentliche Entwicklungen in diesem Bereich:

• Intelligente 3D-Symbole: Moderne CAD-Systeme ermöglichen die Erstellung von 3D-Symbolen, die nicht nur geometrische Informationen, sondern auch funktionale Eigenschaften enthalten
• Level of Detail (LOD): Symbole können je nach Projektphase mit unterschiedlichem Detaillierungsgrad dargestellt werden
• Bidirektionale Verknüpfung: Änderungen am 3D-Modell werden automatisch in 2D-Plänen aktualisiert und umgekehrt
• Parametrische 3D-Symbole: Komponenten, die sich automatisch an ihre Umgebung anpassen und auf Änderungen reagieren

Vorteile der BIM-Integration:

• Kollisionsprüfung: Frühzeitiges Erkennen von Konflikten zwischen verschiedenen Gewerken
• Mengenermittlung: Automatische Berechnung von Materialmengen direkt aus dem Modell
• Lebenszyklusmanagement: Verknüpfung von Symbolen mit Wartungsinformationen und Lebensdauer
• Visualisierung: Verbesserte Kommunikation mit Kunden durch realistische 3D-Darstellungen

Augmented Reality und CAD Symbole

Augmented Reality (AR) revolutioniert die Art und Weise, wie CAD-Daten und damit auch Symbole in der realen Welt visualisiert werden können.

Innovative Anwendungen umfassen:

• AR-Baupläne: Projektion von CAD-Symbolen und -Plänen auf die Baustelle in Echtzeit
• Montageanleitungen: Visualisierung von Montageschritten durch überlagerte Symbole
• Wartungsunterstützung: Einblendung von Serviceinformationen und Symbolen an realen Maschinen
• Schulung und Training: Interaktives Lernen durch Überlagerung von Symbolen und Erklärungen

Technologische Voraussetzungen:

• Präzise Positionierung: Genaue Ortung und Ausrichtung der virtuellen Elemente in der realen Umgebung
• Standardisierte Datenformate: Einheitliche Formate für den Austausch von AR-fähigen CAD-Daten
• Leistungsfähige mobile Geräte: Tablets und AR-Brillen mit ausreichender Rechenleistung
• Intuitive Benutzeroberflächen: Einfache Interaktion mit den virtuellen Symbolen und Modellen

KI-gestützte Symbolerkennung und -generierung

Künstliche Intelligenz (KI) und maschinelles Lernen verändern die Art und Weise, wie CAD Symbole erstellt, erkannt und verwaltet werden.

Zukunftsweisende Anwendungen:

• Automatische Symbolerkennung: KI-Systeme können handgezeichnete Skizzen oder gescannte Pläne analysieren und in standardisierte CAD Symbole umwandeln
• Kontextbezogene Symbolvorschläge: Intelligente Assistenten schlagen basierend auf dem Projektkontext passende Symbole vor
• Automatische Normprüfung: KI-gestützte Systeme überprüfen die korrekte Verwendung von Symbolen gemäß aktueller Normen
• Generative Symbolerstellung: KI generiert neue Symbolvarianten basierend auf bestehenden Standards und spezifischen Anforderungen

Praktische Vorteile:

• Zeitersparnis: Drastische Reduzierung der Zeit für die Digitalisierung bestehender Pläne
• Fehlerreduktion: Minimierung menschlicher Fehler bei der Symbolauswahl und -platzierung
• Konsistenz: Gewährleistung einheitlicher Symbolverwendung über große Projekte hinweg
• Wissenstransfer: Bewahrung und Weitergabe von Expertenwissen durch KI-Systeme

Internationale Harmonisierung von Symbolen

Die zunehmende Globalisierung der Planungs- und Fertigungsprozesse treibt die Harmonisierung von CAD Symbolen über nationale Grenzen hinweg voran.

Aktuelle Entwicklungen:

• Globale Standards: Verstärkte Bemühungen zur Vereinheitlichung von Symbolen durch internationale Organisationen wie ISO
• Branchenspezifische Standardisierung: Entwicklung einheitlicher Symbole für spezielle Industriezweige wie Automobilbau oder Luft- und Raumfahrt
• Digitale Zertifizierung: Elektronische Validierung der Normkonformität von Symbolen
• Mehrsprachige Metadaten: Symbole mit mehrsprachigen Attributen für internationale Zusammenarbeit

Herausforderungen und Lösungsansätze:

Praktische Tipps für Einsteiger und Fortgeschrittene

Unabhängig davon, ob Sie gerade erst mit CAD beginnen oder bereits über fortgeschrittene Kenntnisse verfügen – das effektive Arbeiten mit CAD Symbolen erfordert kontinuierliches Lernen und die Anwendung bewährter Praktiken.

Erste Schritte mit CAD Symbolen

Für Einsteiger kann die Vielfalt an CAD Symbolen zunächst überwältigend sein. Hier sind einige Tipps, um den Einstieg zu erleichtern:

1. Grundlegende Symbolsammlungen kennenlernen:

• Beginnen Sie mit den häufigsten Symbolen Ihres Fachbereichs
• Nutzen Sie die in Ihrer CAD-Software enthaltenen Standardbibliotheken
• Erstellen Sie sich eine persönliche Referenzsammlung der wichtigsten Symbole

1. Normen verstehen:

• Machen Sie sich mit den grundlegenden Normen (DIN, ISO) vertraut
• Besorgen Sie sich Normblätter oder Zusammenfassungen für Ihren Fachbereich
• Verstehen Sie die Logik hinter der Symbolgestaltung

1. Übungsprojekte durchführen:

• Beginnen Sie mit einfachen Projekten, bei denen nur wenige Symboltypen benötigt werden
• Reproduzieren Sie bestehende Zeichnungen, um Symbole im Kontext zu verstehen
• Lassen Sie Ihre Arbeit von erfahrenen Kollegen überprüfen

1. Ressourcen nutzen:

• Online-Tutorials speziell zu CAD Symbolen
• Fachbücher zu technischem Zeichnen
• CAD-Anwenderforen und Community-Plattformen
• YouTube-Kanäle mit CAD-Tutorials

Fortgeschrittene Techniken

Für erfahrene CAD-Anwender bieten sich zahlreiche Möglichkeiten, ihre Arbeit mit Symbolen zu optimieren:

1. Automatisierung durch Skripte und Makros:

• Erstellen Sie Skripte für wiederkehrende Symbolplatzierungen
• Nutzen Sie die API Ihrer CAD-Software für komplexe Automatisierungen
• Entwickeln Sie Makros für häufig verwendete Symbolkombinationen

1. Parametrische Symbole entwickeln:

• Erstellen Sie Symbole, die sich automatisch an veränderte Bedingungen anpassen
• Implementieren Sie Abhängigkeiten zwischen verschiedenen Symbolparametern
• Nutzen Sie Constraints und Formeln für intelligente Symbole

1. Datenbanken für Symbolmanagement:

• Implementieren Sie ein zentrales Symbolmanagement-System
• Verknüpfen Sie Symbole mit externen Datenbanken für zusätzliche Informationen
• Nutzen Sie Versionskontrolle für Ihre Symbolbibliotheken

1. Qualitätssicherung:

• Entwickeln Sie automatisierte Prüfroutinen für die korrekte Symbolverwendung
• Implementieren Sie standardisierte Qualitätschecks vor der Freigabe von Zeichnungen
• Erstellen Sie detaillierte Dokumentationen Ihrer unternehmensspezifischen Symbole

Lernen von Experten: Best Practices

Die folgenden Best Practices wurden von erfahrenen CAD-Experten zusammengestellt und haben sich in der Praxis bewährt:

“Die wichtigste Regel bei CAD Symbolen ist Konsistenz. Lieber durchgängig ein leicht abweichendes Symbol verwenden als zwischen verschiedenen Standards zu wechseln.” – Thomas Müller, CAD-Manager mit 25 Jahren Erfahrung

Dokumentation und Wissensmanagement:

• Führen Sie ein Symbolhandbuch für Ihr Unternehmen oder Ihre Projekte
• Dokumentieren Sie Entscheidungen bezüglich der Symbolverwendung
• Erstellen Sie Vorlagen mit vordefinierten Symbolsätzen für verschiedene Projekttypen

Workflow-Optimierung:

• Organisieren Sie Ihre Symbolbibliothek nach logischen Kategorien
• Erstellen Sie Tastaturkürzel für häufig verwendete Symbole
• Nutzen Sie Tool-Paletten oder anpassbare Ribbons für schnellen Zugriff

Teamarbeit:

• Definieren Sie klare Standards für die Symbolverwendung im Team
• Führen Sie regelmäßige Schulungen zu neuen Symbolen oder Normen durch
• Implementieren Sie einen Prozess für die Einführung neuer oder angepasster Symbole

Fallstudien: CAD Symbole in realen Projekten

Um die praktische Anwendung von CAD Symbolen zu verdeutlichen, betrachten wir einige reale Projekte und die Herausforderungen, die dabei auftraten.

Architekturprojekt: Mehrfamilienhaus

Projektbeschreibung:
Ein fünfstöckiges Mehrfamilienhaus mit 20 Wohneinheiten, Tiefgarage und Gemeinschaftsräumen.

Herausforderungen mit CAD Symbolen:

• Komplexe MEP-Systeme (Mechanical, Electrical, Plumbing) erforderten eine klare Symbolik
• Verschiedene Planungsteams nutzten unterschiedliche CAD-Systeme
• Barrierefreie Gestaltung benötigte spezielle Symbole für Zugänglichkeitsmerkmale

Lösungsansatz:

1. Erstellung eines projektspezifischen Symbolhandbuchs
2. Verwendung von IFC als neutrales Austauschformat für BIM-Daten
3. Einrichtung einer Cloud-basierten Symbolbibliothek für alle Projektbeteiligten
4. Regelmäßige Koordinationsmeetings zur Abstimmung der Symbolverwendung

Ergebnis:

• 30% weniger Kollisionen zwischen verschiedenen Gewerken
• Beschleunigte Genehmigungsverfahren durch klare, normgerechte Pläne
• Effiziente Kommunikation mit ausführenden Firmen

Maschinenbau: Automatisierte Fertigungslinie

Projektbeschreibung:
Entwicklung einer automatisierten Fertigungslinie für die Automobilindustrie mit komplexen mechanischen, pneumatischen und elektrischen Systemen.

Herausforderungen mit CAD Symbolen:

• Integration von Symbolen aus verschiedenen Disziplinen (Mechanik, Elektrik, Pneumatik)
• Hohe Präzisionsanforderungen mit komplexen Toleranzsymbolen
• Internationale Zusammenarbeit mit Teams aus Deutschland, Japan und USA

Lösungsansatz:

1. Implementierung eines zentralen PDM-Systems (Product Data Management) mit standardisierten Symbolbibliotheken
2. Erstellung von Konvertierungstabellen zwischen verschiedenen nationalen Standards
3. Entwicklung parametrischer Symbole für häufig verwendete Komponenten
4. Automatisierte Qualitätsprüfungen für die korrekte Symbolverwendung

Ergebnis:

• 40% kürzere Konstruktionszeit durch standardisierte Symbole
• Fehlerrate bei der Fertigung um 60% reduziert
• Erfolgreiche Integration von Komponenten verschiedener internationaler Zulieferer

Infrastrukturprojekt: Brückenbau

Projektbeschreibung:
Neubau einer Straßenbrücke mit komplexen statischen Anforderungen und Integration in bestehende Verkehrsinfrastruktur.

Herausforderungen mit CAD Symbolen:

• Kombination von Architektur-, Ingenieurbau- und Landschaftsplanungssymbolen
• Darstellung temporärer Bauzustände mit speziellen Symbolen
• Behördliche Vorgaben für die Plandarstellung

Lösungsansatz:

1. Entwicklung eines mehrschichtigen Symbolsystems mit verschiedenen Detaillierungsgraden
2. Erstellung spezieller Symbole für Bauphasen und temporäre Zustände
3. Frühzeitige Abstimmung der Symbolik mit den zuständigen Behörden
4. Implementierung eines GIS-basierten (Geografisches Informationssystem) Ansatzes für die Integration in die Umgebung

Ergebnis:

• Reibungslose behördliche Genehmigung durch normgerechte Darstellung
• Klare Kommunikation der Bauphasen an die Öffentlichkeit
• Effiziente Koordination verschiedener Fachplaner durch einheitliche Symbolik

Zusammenfassung und Ausblick

Die wichtigsten Erkenntnisse

In diesem umfassenden Leitfaden haben wir die Welt der CAD Symbole für Architektur und Maschinenbau erkundet und dabei folgende Kernpunkte herausgearbeitet:

1. Standardisierung ist entscheidend: CAD Symbole folgen strengen Normen wie DIN, ISO und ANSI, die eine eindeutige Kommunikation über Sprach- und Fachgrenzen hinweg ermöglichen.
2. Fachspezifische Symbolik: Architektur und Maschinenbau verwenden jeweils spezialisierte Symbolsätze, die auf die besonderen Anforderungen dieser Disziplinen zugeschnitten sind.
3. Technologische Evolution: Die Entwicklung von 2D-Symbolen zu intelligenten 3D-Elementen und ihre Integration in BIM-Systeme revolutioniert die Art und Weise, wie wir technische Informationen darstellen und nutzen.
4. Effizienz durch Automatisierung: Moderne CAD-Systeme bieten umfangreiche Möglichkeiten zur Automatisierung und Optimierung der Symbolverwendung, was zu erheblichen Zeit- und Qualitätsgewinnen führt.
5. Zukunftstrends: KI, AR und internationale Harmonisierung werden die Zukunft der CAD Symbole maßgeblich prägen und neue Möglichkeiten für effizienteres Arbeiten eröffnen.

Nächste Schritte für Ihre CAD-Reise

Um Ihre Kenntnisse und Fähigkeiten im Umgang mit CAD Symbolen weiterzuentwickeln, empfehlen wir folgende Schritte:

1. Kontinuierliche Weiterbildung:

• Bleiben Sie über Änderungen in relevanten Normen informiert
• Nehmen Sie an Schulungen und Webinaren zu fortgeschrittenen CAD-Techniken teil
• Tauschen Sie sich in Fachforen und Communities aus

1. Optimierung Ihrer Arbeitsumgebung:

• Erstellen Sie eine gut organisierte persönliche Symbolbibliothek
• Passen Sie Ihre CAD-Umgebung für optimalen Workflow an
• Automatisieren Sie wiederkehrende Aufgaben durch Skripte oder Makros

1. Exploration neuer Technologien:

• Experimentieren Sie mit BIM und 3D-Modellierung
• Testen Sie AR-Anwendungen für die Visualisierung von CAD-Daten
• Erkunden Sie KI-gestützte Tools für die Symbolerkennung und -generierung

1. Netzwerken und Wissensaustausch:

• Teilen Sie Ihre Erfahrungen und Lösungen mit Kollegen
• Beteiligen Sie sich an Open-Source-Projekten für CAD-Symbole
• Besuchen Sie Fachmessen und Konferenzen zum Thema CAD und digitale Planung

Schlusswort

CAD Symbole sind weit mehr als einfache grafische Elemente – sie sind die Grundlage für präzise technische Kommunikation und effiziente Zusammenarbeit in einer zunehmend digitalisierten und globalisierten Planungs- und Fertigungswelt. Das Beherrschen dieser “visuellen Sprache” ist eine Schlüsselkompetenz für jeden, der im Bereich Architektur oder Maschinenbau tätig ist.

Die Investition in das Verständnis und die effektive Anwendung von CAD Symbolen zahlt sich durch höhere Produktivität, bessere Qualität und reibungslosere Zusammenarbeit vielfach aus. In einer Zeit, in der digitale Transformation und internationale Kooperation immer wichtiger werden, sind fundierte Kenntnisse in diesem Bereich ein entscheidender Wettbewerbsvorteil.

Wir hoffen, dass dieser Leitfaden Ihnen wertvolle Einblicke und praktische Tipps für Ihre tägliche Arbeit mit CAD Symbolen gegeben hat und freuen uns darauf, Sie auf Ihrer weiteren CAD-Reise zu begleiten.

Interaktives HTML-Element
