In der Welt des digitalen Bauens ist die BIM Modellierung LOD 300 LOD 400 der entscheidende Qualitätssprung zwischen Entwurf und realer Umsetzung. Viele Planer und Bauherren unterschätzen den massiven Informationszuwachs, den ein Modell auf diesen Detailgradstufen liefert. Fehlinterpretationen führen zu kostenintensiven Änderungen auf der Baustelle. Wir zeigen Ihnen die exakten Merkmale, präzisen Unterschiede und praktischen Anwendungen dieser beiden kritischen LOD-Stufen. Unser Ziel ist es, Ihnen das nötige Fachwissen für eine reibungslose BIM-Planung und BIM-Konstruktion an die Hand zu geben.

Was bedeuten LOD 300 und LOD 400 wirklich?

Der Level of Development (LOD) definiert die geometrische und informationelle Tiefe eines BIM-Modells. LOD 300 markiert den Schritt von der bloßen Grobplanung zur Genehmigungs- und Werkplanung. Komponenten werden als generalisierte Systeme mit genauen Abmessungen, Formen und Positionen modelliert. Ein Fenster in LOD 300 zeigt die äußere Kontur und Öffnung, aber nicht die innere Konstruktion oder den Beschlag. Dies reicht für Kollisionsprüfungen und Mengenermittlungen völlig aus.

LOD 400 hingegen stellt das präzise, baubare Modell dar. Jede Komponente wird mit fertigungs- und montagerelevanten Details versehen. Das Fenster aus LOD 300 wird nun mit Rahmenprofil, Dichtungen, Beschlagteilen und Anschlussdetails modelliert. Der Unterschied ist enorm. Für die BIM-Konstruktion Ausführungsplanung ist LOD 400 daher unverzichtbar. Es ermöglicht die direkte Ableitung von Fertigungsdaten für den Stahlbau, die Fassade oder die Haustechnik.

Die präzise Definition von LOD 300 Detaillierungsgrad

Der LOD 300 Detaillierungsgrad wird oft als „Schubladen-Qualität“ beschrieben. Das Modell enthält alle wesentlichen Bauteile wie Wände, Decken, Stützen und Träger. Diese sind jedoch als generische Modelle mit korrekten Hauptabmessungen und Materialeigenschaften hinterlegt. Ein Architekt kann auf dieser Basis die Grundrisse finalisieren und die Statik berechnen. Die Informationen reichen aus, um präzise Massenauszüge für die Ausschreibung zu erstellen. Fehlen tun jedoch die spezifischen Produktdetails und Befestigungspunkte.

Planer nutzen den LOD 300 Detaillierungsgrad standardmäßig in der Phase der Entwurfs- und Genehmigungsplanung. Die Modelle sind umfangreich genug, um Wärmebrücken zu berechnen und den Brandschutz nachzuweisen. Dennoch bleibt ein Interpretationsspielraum für den ausführenden Betrieb. Dieser Spielraum wird erst mit dem nächsten Schritt geschlossen.

Warum LOD 400 das Gebäudemodell für die Bauausführung optimiert

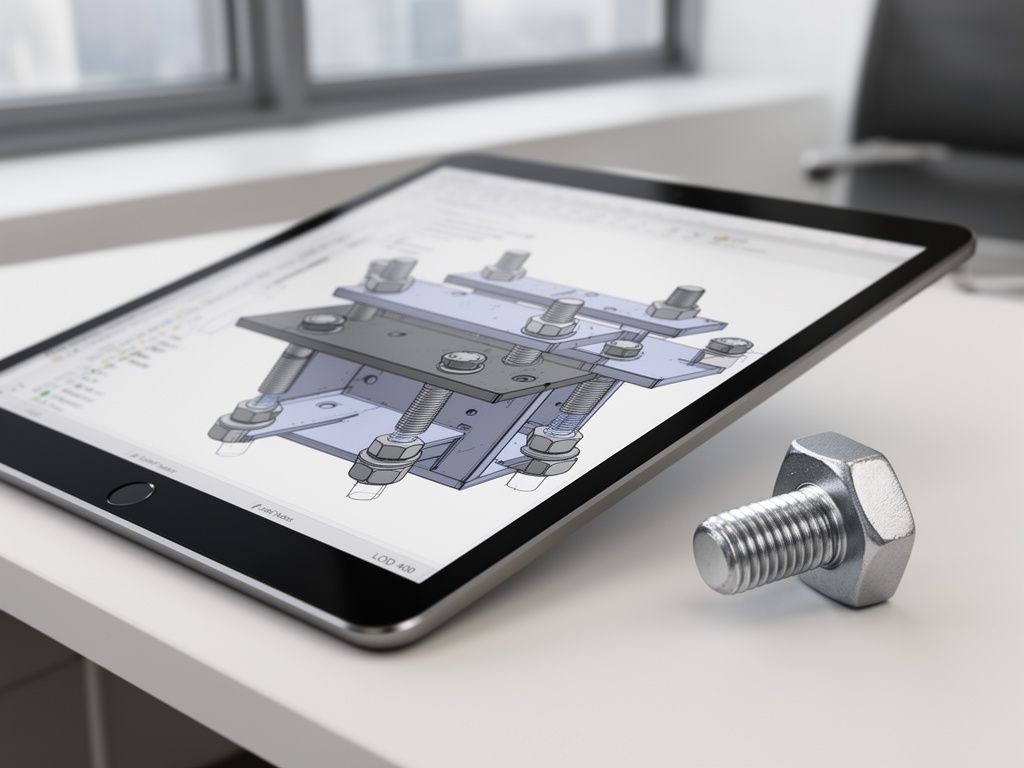

Das LOD 400 Gebäudemodell ist das Herzstück der digitalen Bauausführung. Hier wird jedes Bauteil so detailliert modelliert, wie es später eingebaut wird. Schrauben, Schweißnähte, Klemmprofile und Durchdringungen sind sichtbar. Ein Stahlträger in LOD 400 enthält alle Steifen, Anschlussplatten und Schraublöcher. Der Monteur kann diese Informationen direkt für die Montage nutzen. Aufwendige 2D-Detailzeichnungen werden überflüssig.

Die Erstellung eines LOD 400 Gebäudemodells erfordert deutlich mehr Aufwand und spezialisiertes Know-how. Dafür sinkt das Risiko von Planungsfehlern drastisch. Kollisionen zwischen Rohrleitungen und Trägern werden noch vor der Fertigung erkannt. Der Bauablauf wird planbarer und sicherer. Gerade bei komplexen Bauprojekten mit hohen Anforderungen an die Koordination, lohnt sich die zusätzliche Investition in LOD 400.

Die 7 kritischen Unterschiede zwischen LOD 300 und LOD 400

Die folgende Tabelle fasst die wesentlichen Unterschiede zwischen den beiden Detailgraden zusammen. Sie dient als schnelle Entscheidungsgrundlage für Ihr Projekt.

Unterschied 1: Geometrische Detaillierung und Modellierungspräzision

Der erste und sichtbarste Unterschied liegt in der geometrischen Tiefe. In LOD 300 wird eine Wand als homogenes Volumen mit definiertem Aufbau modelliert. In LOD 400 besteht diese Wand aus mehreren Schichten: Außenputz, Dämmung, Mauerwerk, Innenputz und eventuell einer Installationsebene. Schichten werden als separate Objekte modelliert, die eigene Eigenschaften haben. Dies erlaubt eine exakte Mengenermittlung der einzelnen Materialien.

Für die BIM Planung Werkplanung ist die geringere Detaillierung des LOD 300 ausreichend. Sie müssen wissen, wo die Wand steht und wie dick sie ist. Erst der Handwerker auf der Baustelle benötigt die genaue Position der Dämmung und der Anschlussprofile. Der Unterschied in der Modellierungspräzision ist also kein Zeichen von schlechter Qualität, sondern eine bewusste Abstufung für die jeweilige Planungsphase.

Unterschied 2: Informationsgehalt und Datenattributierung

LOD 300 Modelle enthalten grundlegende Attribute wie Material, Brandwiderstandsklasse und grobe Kostenkennwerte. LOD 400 Modelle gehen weit darüber hinaus. Sie spezifizieren exakte Produkttypen, Artikelnummern, Herstellerangaben, Montageanleitungen und Prüfzertifikate. Ein TGA-Ventil in LOD 400 trägt nicht nur die Maße, sondern den genauen Typ, die Nenngröße und die Anschlussnorm.

Diese Datenfülle ermöglicht eine direkte Anbindung an die Logistik. Der Bauleiter kann exakt bestellen, was verbaut wird. Es entstehen keine Lagerüberhänge oder Materialengpässe. Die BIM-Konstruktion Ausführungsplanung profitiert zudem von der Möglichkeit, die Daten für die Qualitätssicherung zu nutzen. Jedes Bauteil ist digital rückverfolgbar.

Unterschied 3: Rolle in der Werkplanung vs. Ausführungsplanung

Die BIM-Planung Werkplanung stützt sich primär auf LOD 300. Hier geht es um die präzise geometrische Definition des Bauwerks für die Ausschreibung. Die Werkplanung muss alle wesentlichen Bauteile in ihrer Größe und Position korrekt abbilden. Sie legt die Grundlage für die Vergabe der Gewerke. Kollisionsprüfungen zwischen Architektur, Statik und Haustechnik sind auf dieser Stufe bereits möglich und äußerst wertvoll.

Die BIM-Konstruktion Ausführungsplanung hingegen erfordert LOD 400. Sie baut auf der Werkplanung auf und detailliert jedes Bauteil für den Einbau. Hier entstehen die Fertigungsunterlagen für den Stahlbau, die Rohrleitungspläne für die Sanitärinstallation und die Detailpläne für die Fassade. Ohne LOD 400 sind diese Planungen unvollständig und fehleranfällig.

Unterschied 4: Kollisionsprüfung und Konfliktlösung

Auf LOD 300 Basis lassen sich generische Kollisionen erkennen: Ein Träger stößt mit einer Rohrleitung zusammen. Die genaue Lösung dieses Konflikts erfordert aber LOD 400. Nur wenn die exakten Bauteilgeometrien vorliegen, kann die optimale Durchdringung oder der Versatz geplant werden. Die Kollisionsprüfung in LOD 400 geht weit über die reine Formprüfung hinaus. Sie überprüft auch Wartungsräume, Montageabstände und Schweißzugänglichkeit.

Ein Projekt, das nur auf LOD 300 setzt, läuft Gefahr, während der Bauausführung auf unerwartete Konflikte zu stoßen. Die Folge: teure Nachplanungen und Verzögerungen. LOD 400 minimiert dieses Risiko erheblich und sorgt für einen reibungslosen Bauablauf.

Unterschied 5: Zeit- und Kostenaufwand der Modellerstellung

Der Modellierungsaufwand für LOD 400 ist signifikant höher als für LOD 300. Schätzungen gehen von 30-50% mehr Zeit für die reine Modellierung aus. Dafür sinken die Kosten für Bauänderungen und Nachträge drastisch. Eine Investition in die BIM Modellierung LOD 300 LOD 400 ist daher eine strategische Entscheidung für die Gesamtwirtschaftlichkeit eines Projekts.

Viele Auftraggeber fordern daher LOD 300 für die Vergabe und LOD 400 für die Ausführung. Dies ermöglicht eine Kostenkontrolle in der Planungsphase und maximale Sicherheit in der Bauphase. Die Tabelle zeigt die typischen Kostenrelationen:

Unterschied 6: Kompatibilität mit nachgelagerten Prozessen

Ein LOD 300 Modell dient als Grundlage für Simulationen wie Tageslicht, Energiebedarf oder Statik. Die Ergebnisse sind hinreichend genau für die Entwurfsentscheidungen. Ein LOD 400 Modell hingegen kann direkt in Fertigungsmaschinen eingespielt werden. Stahlbauprofile werden per digitalem Zwilling in die CNC-gesteuerte Säge- und Schweißanlage übertragen.

Auch für das Facility Management spielt LOD 400 eine wichtige Rolle. Die detaillierten Modelle enthalten alle Informationen für die spätere Wartung und den Betrieb. Wenn Sie vorausschauend planen, empfehlen wir Ihnen, den Prozess der Digitalisierung von Bestandsplänen bereits heute zu strukturieren.

Unterschied 7: Verantwortlichkeiten und vertragliche Relevanz

Vertraglich ist die Definition des geforderten LOD von enormer Bedeutung. Wird nur LOD 300 vereinbart, schuldet der Planer keine fertigungsreifen Details. Werden LOD 400 Modelle gefordert, müssen diese auch die entsprechenden Attribute enthalten. Fehlinterpretationen führen hier schnell zu Streitigkeiten. Ein klares Pflichtenheft mit Referenz auf den BIM Standard des buildingsMART e.V. ist unerlässlich.

Die rechtlichen Aspekte der Modellübergabe und -nutzung sind komplex. Eine professionelle CAD Vertragsgestaltung sichert Ihre Rechte und klärt Haftungsfragen klar und eindeutig.

Anwendungsbeispiele aus der Praxis

Beispiel 1: Werkplanung eines Bürogebäudes

Für ein Bürogebäude mit 5.000 m² Nutzfläche wurde die Werkplanung auf LOD 300 durchgeführt. Der Architekt modellierte die tragenden Wände, Fassadenöffnungen und Installationsschächte als generalisierte Bauteile. Der Statiker dimensionierte die Decken und Stützen auf Basis dieser Geometrie. Kollisionsprüfungen zwischen Lüftungskanälen und Unterzügen wurden erfolgreich durchgeführt. Die Ausschreibung konnte termingerecht veröffentlicht werden.

Beispiel 2: Ausführungsplanung einer Stahlhalle

Für eine Stahlhalle mit 2.500 m² wurde die Ausführungsplanung auf LOD 400 gefordert. Jeder Stahlträger wurde mit seinen Steifen, Anschlussplatten und Schraublöchern modelliert. Die Fassadenpfosten erhielten exakte Angaben zu den Verankerungen. Die Fertigungsdaten wurden direkt an die Stahlbaufirma übergeben. Die Montage auf der Baustelle erfolgte ohne eine einzige Planänderung. Dies verdeutlicht die enorme Effizienzsteigerung durch den höheren LOD.

Integration von LOD-Modellen in den CAD-Workflow

Die nahtlose Zusammenarbeit zwischen BIM und CAD ist ein entscheidender Erfolgsfaktor. Viele Planer nutzen CAD-Tools für die Erstellung der 2D-Detailzeichnungen, die sie aus dem 3D-BIM-Modell ableiten. Moderne Workflows erlauben es, aus einem LOD 400 Modell automatisch bemaßte Schnitte und Ansichten zu generieren. Dies reduziert den Zeichnungsaufwand um bis zu 70 Prozent.

Wenn Sie bestehende Daten aus 2D-CAD-Zeichnungen in Ihr BIM-Modell integrieren möchten, ist eine professionelle 2D in 3D CAD Konvertierung der richtige erste Schritt. So schaffen Sie eine konsistente Datenbasis für die gesamte Planungskette.

Die richtige Strategie für Ihr Projekt

Die Wahl zwischen LOD 300 und LOD 400 sollte nicht pauschal erfolgen. Entscheidend sind die Projektziele, die Komplexität und die Anforderungen des Bauherrn. Für einfache Wohnbauten ohne anspruchsvolle Technik kann LOD 300 vollkommen ausreichen. Für hochinstallierte Industriegebäude oder Labore ist LOD 400 der einzig sinnvolle Weg.

Wir empfehlen einen gestuften Ansatz: Beginnen Sie die BIM Modellierung LOD 300 LOD 400 in der frühen Planungsphase mit LOD 300. Nutzen Sie dieses Modell für die grundlegenden Kollisionsprüfungen und die Ausschreibung. Steigern Sie den Detaillierungsgrad erst zu Beginn der Ausführungsplanung auf LOD 400. So optimieren Sie den Aufwand und erzielen dennoch maximale Sicherheit.

Fazit und nächste Schritte

Der gezielte Einsatz von BIM Modellierung LOD 300 LOD 400 ist der Schlüssel zu effizienten und fehlerfreien Bauprojekten. LOD 300 bietet die notwendige Grundlage für die Werkplanung, während LOD 400 die Brücke zur fertigungs- und montagegerechten Ausführungsplanung schlägt. Die Investition in die höhere Detailstufe amortisiert sich durch geringere Baufehler, schnellere Bauzeiten und eine höhere Planungssicherheit.

Setzen Sie auf messbare Qualität. Wenn Sie Unterstützung bei der Implementierung von LOD-Konzepten oder der Erstellung professioneller BIM-Modelle benötigen, profitieren Sie von unserer Erfahrung. Kontaktieren Sie uns für ein unverbindliches Beratungsgespräch. Wir zeigen Ihnen, wie Sie Ihre CAD Zeichnungen erstellen lassen und Ihre digitale Planung auf das nächste Level heben.

Häufig gestellte Fragen (FAQ)

1. Kann ich ein LOD 300 Modell später auf LOD 400 erweitern?

Ja, das ist der normale Workflow. Sie erhöhen den Detaillierungsgrad schrittweise. Achten Sie darauf, dass das Basismodell sauber strukturiert ist und die Bauteile korrekt klassifiziert sind. Eine nachträgliche Erweiterung ist dann effizient möglich.

2. Welche LOD Stufe benötige ich für die Beantragung einer Baugenehmigung?

In der Regel genügt LOD 200 oder LOD 300. Die Baugenehmigung prüft die Übereinstimmung mit dem Bebauungsplan und den Abstandsflächen. Dafür ist eine hohe Detaillierung der Konstruktion nicht erforderlich.

3. Was kostet der Sprung von LOD 300 auf LOD 400?

Der Mehrkostenanteil liegt typischerweise zwischen 20% und 40% der gesamten Planungskosten für die Ausführungsplanung. Die Einsparungen auf der Baustelle sind jedoch meist deutlich höher, oft das Drei- bis Vierfache dieser Investition.

4. Ist LOD 400 immer notwendig?

Nein. Für Standardbauten mit einfacher Technik und wiederkehrenden Konstruktionen kann LOD 300 ausreichen. Der höhere Detaillierungsgrad ist vor allem bei komplexen Geometrien, anspruchsvoller Haustechnik oder engen Baufugen empfehlenswert.

5. Welche Software eignet sich für die Modellierung von LOD 400?

Die gängigen BIM-Autorenplattformen wie Autodesk Revit, ArchiCAD, Tekla Structures oder Allplan unterstützen alle Detailgrade. Entscheidend ist die Schulung der Mitarbeiter und die Definition klarer Modellierungsrichtlinien im BIM-Abwicklungsplan (BAP).
