In der modernen Konstruktion und Architektur ist die Papierzeichnung in CAD umwandeln ein entscheidender Schritt, um historische Daten in zukunftssichere, digitale Modelle zu überführen. Alte Blaupausen, handgezeichnete Skizzen oder ausgedruckte Pläne sind oft die einzige Quelle für wichtige Informationen. Die manuelle Nachzeichnung in einer CAD-Software ist jedoch zeitaufwendig und fehleranfällig. Ein professioneller Prozess spart nicht nur wertvolle Arbeitsstunden, sondern garantiert auch eine hohe Präzision. Viele Unternehmen unterschätzen den Aufwand, der hinter einer korrekten Vektorisierung steckt. Fehler in der digitalen Abbildung können später zu massiven Problemen in der Fertigung oder Bauausführung führen. Daher ist es unerlässlich, sich mit den optimalen Methoden und Technologien vertraut zu machen.

Warum die Vektorisierung von Plänen mehr ist als nur Scannen

Die bloße Digitalisierung von Plänen durch einen einfachen Scan reicht für die wenigsten technischen Anwendungen aus. Ein gescanntes Bild ist ein Rasterbild, das aus Pixeln besteht. Dieses Format ist nicht skalierbar, nicht editierbar und für CAD-Programme unbrauchbar. Die wahre Herausforderung liegt in der Vektorisierung Bleistiftzeichnung – der Umwandlung von Pixeldaten in mathematisch definierte Linien, Kurven und Flächen.

Die Grenzen einfacher Scan-Technologien

Ein Standard-Office-Scanner erfasst lediglich die optische Erscheinung des Papiers. Kontraste, Schatten und Verfärbungen werden als feste Bildpunkte abgespeichert. Für die Scan zu DXF Konvertierung ist dieser Ansatz unzureichend. DXF (Drawing Exchange Format) benötigt klare Vektordaten. Ein gescanntes Bild liefert diese nicht. Es entstehen unschärfe Konturen und fehlende Linien, die manuell korrigiert werden müssen. Für technische Zeichnungen, bei denen Toleranzen im Mikrometerbereich entscheidend sind, ist dies inakzeptabel. Professionelle Dienstleister setzen daher auf spezielle Großformatscanner mit hoher optischer Auflösung und dynamischem Kontrastumfang, die auch feinste Bleistiftlinien sauber erfassen.

Vom Rasterbild zum intelligenten Vektor

Der Prozess der Technische Zeichnung digitalisieren beginnt mit einem hochqualitativen Scan. Anschließend kommt eine spezialisierte Software zum Einsatz, die die Rasterdaten analysiert und in Vektorpfade umrechnet. Moderne Algorithmen erkennen Muster wie durchgezogene Linien, gestrichelte Linien, Bemaßungen und Symbole. Diese werden als separate Layer (Ebenen) in der CAD-Datei abgelegt. Das Ergebnis ist keine einfache Grafik, sondern eine intelligente Zeichnung. Jede Linie hat einen definierten Start- und Endpunkt, eine Länge und einen Winkel. Diese Daten lassen sich in CAD-Systemen wie AutoCAD, SolidWorks oder Revit direkt weiterverarbeiten. Die Intelligenz liegt in der Struktur: Bemaßungen sind mit den Geometrien verknüpft, und Änderungen an einer Linie aktualisieren automatisch die gesamte Zeichnung.

Die 7 Profi-Strategien für die Papierzeichnung in CAD umwandeln

Um eine CAD-Datei erstellen zu können, die den hohen Anforderungen der Industrie genügt, müssen mehrere strategische Schritte befolgt werden. Diese Methoden basieren auf jahrelanger Erfahrung in der Konstruktion und Digitalisierung.

Strategie 1: Qualitätssicherung des Originaldokuments

Bevor der Digitalisierungsprozess startet, muss der Zustand der Papierzeichnung beurteilt werden. Ist das Papier vergilbt? Sind Knicke oder Risse vorhanden? Solche physischen Mängel beeinträchtigen die Scanqualität. Professionelle Dienstleister begradigen das Papier oft mit speziellen Glasplatten oder Vakuumtischen. Eine Vorreinigung, bei der lose Partikel entfernt werden, ist ebenfalls ratsam. Das Ziel ist ein möglichst kontrastreiches und sauberes Ausgangsmaterial. Nur so kann die anschließende Software die Vektorisierung Bleistiftzeichnung fehlerfrei durchführen. Ein schlechtes Original führt unweigerlich zu einer schlechten digitalen Kopie. Daher ist dieser erste Schritt der absolut kritischste.

Strategie 2: Hochauflösender Scan mit Farbreferenz

Die Scanparameter müssen exakt auf das vorliegende Material abgestimmt sein. Für technische Zeichnungen empfiehlt sich eine Auflösung von mindestens 300 bis 600 dpi (dots per inch). Bei sehr feinen Linienstrukturen sind sogar 1200 dpi sinnvoll. Wichtig ist auch die Farbtiefe. Ein Graustufenscan reicht meist aus. Besser ist jedoch ein Farscan, da dieser später eine bessere Differenzierung zwischen Hintergrundrauschen und Linien erlaubt. Die Datei sollte als TIFF oder PNG ohne Komprimierung gespeichert werden. JPEG-Kompression führt zu Artefakten, die die Vektorisierung erschweren. Der Scanvorgang selbst muss mit einem Gerät erfolgen, das eine gleichmäßige Ausleuchtung garantiert. Schattenwürfe an den Papierrändern sind zu vermeiden.

Strategie 3: Intelligente Software für die Vektorisierung

Es gibt eine Vielzahl von Programmen zur Digitalisierung von Plänen. Die Auswahl der richtigen Software ist entscheidend. Anfänger greifen oft zu automatischen Vektorisierungs-Tools, die mit einem Klick arbeiten. Für professionelle Ansprüche sind diese jedoch ungeeignet. Führende Systeme wie Adobe Illustrator (mit dem Image Trace Tool) oder spezialisierte CAD-Add-ons wie RasterDesign oder Scan2CAD bieten deutlich mehr Kontrolle. Sie erlauben es, Parameter wie Linienverfolgung, Glättungswinkel und Winkelgenauigkeit manuell einzustellen. Ein erfahrener Anwender kann so Fehler in der automatischen Erkennung korrigieren, bevor sie in die finale CAD-Datei übernommen werden. Diese Werkzeuge erkennen auch Texte und Bemaßungen und wandeln diese in editierbare CAD-Objekte um.

Strategie 4: Feinkorrektur und Layer-Strukturierung

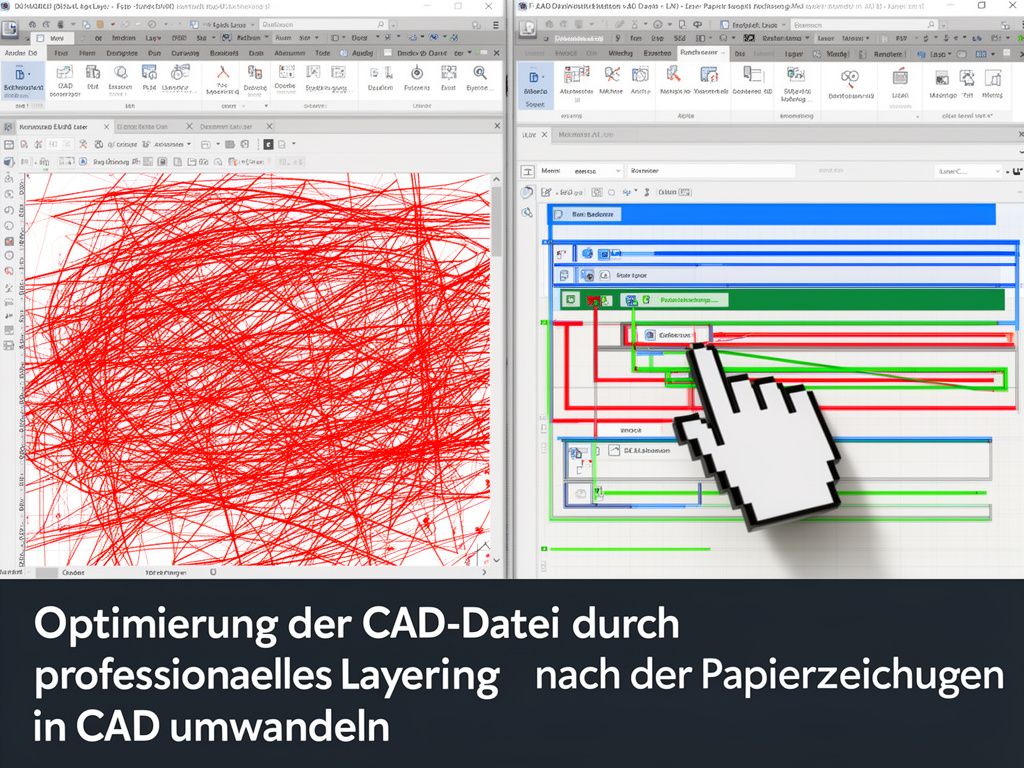

Nach der automatischen Vektorisierung ist das Ergebnis selten perfekt. Es müssen manuelle Nacharbeiten durchgeführt werden. Linien, die unterbrochen sind, müssen verbunden werden. Überflüssige Pixel, die als Störung interpretiert wurden, werden gelöscht. Ein entscheidender Schritt ist die Zuweisung in Layer. In einer technischen Zeichnung digitalisieren phase werden unterschiedliche Linientypen (dick/dünn, durchgezogen/gestrichelt) und Objekte (Wände, Träger, Leitungen, Bemaßungen) auf separate Layer gelegt. Dies ermöglicht später eine selektive Bearbeitung und eine klare Darstellung. Ein professionelles CAD-Modell lebt von dieser Struktur. Ohne korrekte Layer ist die Datei zwar optisch ansprechend, aber nicht effizient nutzbar.

Strategie 5: Wahl des richtigen Ausgabeformats

Die CAD-Datei erstellen endet mit der Wahl des richtigen Dateiformats. Das häufigste Format für den Austausch ist DXF oder DWG für AutoCAD-basierte Systeme. Für 3D-Modelle werden STEP oder IGES benötigt. PDF ist für die reine Betrachtung geeignet, aber nicht für die Bearbeitung. Es ist essentiell, die Kompatibilität mit der Zielsoftware zu prüfen. Ein DWG-Format aus einer neueren AutoCAD-Version kann in einer älteren Version unlesbar sein. Daher sollte man entweder ein universelles Format wie DXF R12 wählen oder die Version explizit anpassen. Bei der Scan zu DXF Konvertierung muss sichergestellt werden, dass alle Vektordaten korrekt exportiert werden – inklusive Layerinformationen, Linientypen und Farben. Ein falsches Format kann die ganze Arbeit zunichtemachen.

Strategie 6: Maßstabsgetreue Skalierung sicherstellen

Ein häufiger Fehler bei der Digitalisierung von Plänen ist die falsche Skalierung. Alte Pläne haben oft keinen vermaßten Maßstab oder wurden beim Kopieren verkleinert/vergrößert. Vor der Vektorisierung muss ein bekanntes Maß im Scan identifiziert werden. Dies kann eine Türbreite oder ein vorgegebenes Maßstabskreuz sein. In der CAD-Software wird dieses Maß als Referenz für die Skalierung des gesamten Vektorbildes verwendet. Nur so wird gewährleistet, dass die digitalisierten Linien den realen Abmessungen entsprechen. Ein Fehler von nur 1% auf einer Länge von 10 Metern bedeutet einen Fehler von 10 Zentimetern. In der hochpräzisen Fertigung ist dies inakzeptabel. Eine doppelte Kontrolle durch Ausmessen mehrerer Referenzpunkte ist Pflicht.

Strategie 7: Professionelle Nachbearbeitung für perfekte Qualität

Die höchste Qualitätsstufe erreicht man nur durch eine umfassende manuelle Nachbearbeitung durch einen CAD-Fachmann. Automatische Systeme erkennen Schraffuren, Texte und komplexe Symbole (wie Schweißzeichen oder Oberflächensymbole) oft nicht korrekt. Ein erfahrener Konstrukteur ergänzt diese Elemente manuell aus einer CAD-Bibliothek. Er stellt auch sicher, dass Bemaßungen nicht nur äußerlich stimmen, sondern auch logisch korrekt sind (z.B. Kettenmaße versus Bezugsmaße). Dieser Schritt erfordert tiefgehendes Fachwissen und ist der Grund, warum die Beauftragung eines Profis wie CAD Zeichnungen erstellen lassen oft die wirtschaftlichste Lösung ist. Die Zeitersparnis und die Fehlervermeidung rechtfertigen die Kosten.

Werkzeuge und Technologien im Überblick

Die Auswahl der richtigen Hard- und Software ist das Fundament für eine erfolgreiche Papierzeichnung in CAD umwandeln. Es gibt verschiedene Lösungen für unterschiedliche Budgets und Anforderungen.

Hardware: Der richtige Scanner und PC

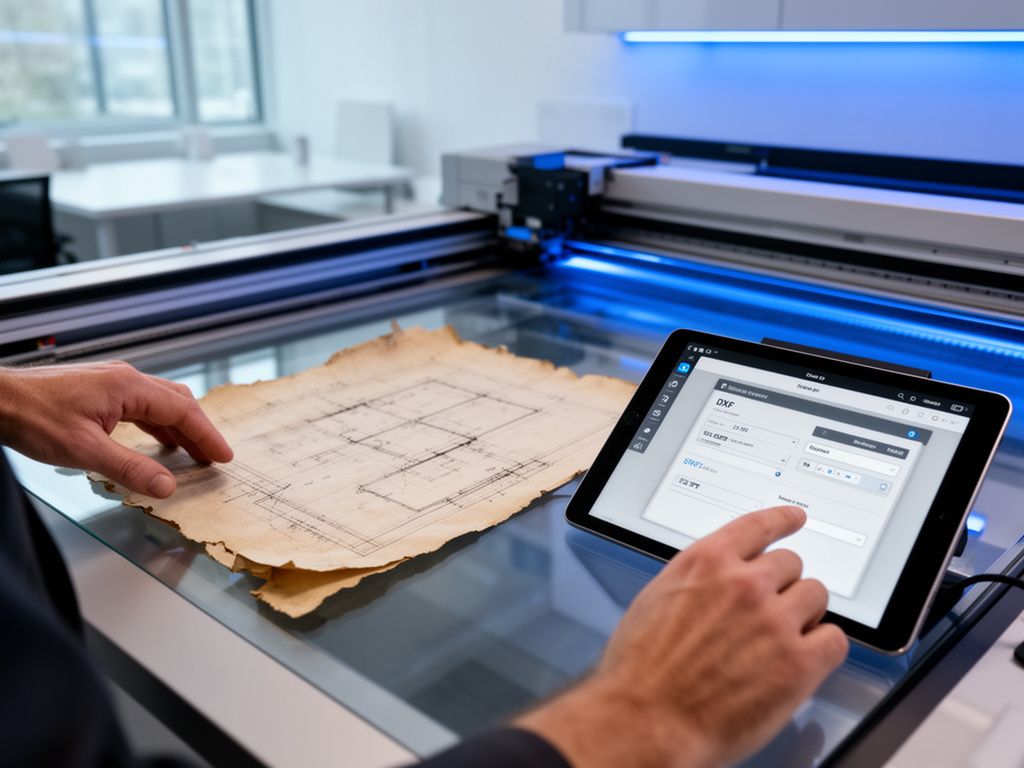

Für die Technische Zeichnung digitalisieren benötigt man einen leistungsfähigen Scanner. Großformatscanner von Herstellern wie Contex oder Graphtec sind der Industriestandard. Sie scannen Formate bis A0 und bieten eine Auflösung von 1200 dpi. Wichtig ist auch die Farbtiefe (mindestens 48 Bit) und die Fähigkeit, vergilbtes Papier farblich zu korrigieren. Der PC, der die Vektorisierung durchführt, sollte über ausreichend RAM (mindestens 16 GB, besser 32 GB) und eine schnelle CPU verfügen. Die Verarbeitung großer TIFF-Dateien ist rechenintensiv. Eine SSD-Festplatte beschleunigt das Laden und Speichern der Daten erheblich. Ohne die passende Hardware wird der Prozess ineffizient und fehleranfällig.

Software: Vom Einsteiger-Tool zur Profi-Lösung

Es gibt eine breite Palette an Software für die Digitalisierung von Plänen. Einsteiger nutzen oft Freeware wie Inkscape, das über eine Vektorisierungsfunktion verfügt. Diese ist jedoch für komplexe technische Zeichnungen nicht geeignet. Professionelle Software wie Scan2CAD, RasterVect oder Adobe Illustrator bietet tiefgehende Kontrollmöglichkeiten. Für die reine CAD-Bearbeitung sind AutoCAD oder BricsCAD die Marktführer. Einige dieser Programme bieten integrierte Vektorisierungswerkzeuge. Die Wahl der Software hängt vom Volumen der zu digitalisierenden Pläne und dem benötigten Detaillierungsgrad ab. Für eine einmalige Aktion mag ein günstiges Tool ausreichen. Für regelmäßige Digitalisierungsprojekte ist die Investition in Profi-Software unumgänglich.

Interne und externe Ressourcen für maximale Effizienz

Die Digitalisierung von Bestandsplänen ist ein komplexes Projekt, das oft externe Expertise erfordert. Auf Caddienstleistungen.de finden Sie umfassende Dienstleistungen, die genau auf diese Anforderungen zugeschnitten sind. Ein guter Einstieg ist der Artikel über die Digitalisierung von Bestandsplänen: 7 revolutionäre Vorteile. Dieser gibt einen fundierten Überblick über die wirtschaftlichen und technischen Vorteile. Für Unternehmen, die ihre CAD-Kapazitäten erweitern möchten, bietet sich das CAD Konstruktionsbüro Outsourcing an. Externe Fachleute bringen nicht nur Erfahrung, sondern auch die spezielle Software und Hardware mit, die für eine perfekte Vektorisierung notwendig ist. Ein externer Partner kann die Durchlaufzeit massiv verkürzen und die Qualität steigern.

Darüber hinaus ist es wichtig, sich über die neuesten Standards im Datenaustausch zu informieren. Eine exzellente Quelle für Grundlagen zur Digitalisierung und Normen ist die Website des Deutschen Instituts für Normung (DIN). Auch die Wikipedia-Seite zu CAD-Systemen bietet einen hervorragenden technischen Überblick über die Geschichte und Funktionsweise der Technologie. Weitere spezifische Informationen zur Vektorisierung von Rastergrafiken finden Sie auf der Website des Fraunhofer-Instituts für Graphische Datenverarbeitung. Diese externen Quellen untermauern die fachliche Autorität dieses Artikels.

Fazit und Handlungsaufforderung

Die Papierzeichnung in CAD umwandeln ist kein trivialer Vorgang. Es erfordert eine durchdachte Strategie, hochwertige Technologie und fachkundiges Personal. Der Weg vom staubigen Papierplan zur intelligenten CAD-Datei ist mit vielen Fallstricken gespickt: falsche Skalierung, unvollständige Vektorisierung oder fehlerhafte Layer-Strukturierung. Wer diese Hürden nimmt, erschließt sich jedoch enorme Vorteile: Editierbarkeit, Wiederverwendbarkeit, präzise Maßhaltigkeit und die Grundlage für moderne Methoden wie Building Information Modeling (BIM).

Handeln Sie jetzt. Lagern Sie die aufwendige Digitalisierung an einen Spezialisten aus und konzentrieren Sie sich auf Ihr Kerngeschäft. Der professionelle Service 2D in 3D CAD Konvertierung kann Ihre zweidimensionalen Daten sogar in vollständige 3D-Modelle verwandeln. Verpassen Sie nicht die Chance, Ihre wertvollen Bestandsdaten für die Zukunft zu sichern. Nutzen Sie die Expertise eines erfahrenen Teams, das nach den höchsten Qualitätsstandards arbeitet. Ihre Zeit ist zu wertvoll, um sie mit pixeligen Scans und mühsamem Nachzeichnen zu verschwenden. Setzen Sie auf Präzision. Setzen Sie auf Professionalität.

Häufig gestellte Fragen (FAQ)

Wie lange dauert die Umwandlung einer Papierzeichnung in eine CAD-Datei?

Die Dauer hängt stark vom Format und der Komplexität der Zeichnung ab. Eine einfache Skizze im DIN A4 Format kann mit automatischer Software in wenigen Minuten digitalisiert sein. Eine komplexe technische Zeichnung im DIN A0 Format mit vielen Details erfordert mehrere Stunden manuelle Nacharbeit. Ein professioneller Dienstleister kalkuliert pro Quadratmeter Planvorlage und nach erforderlichem Detaillierungsgrad.

Welche Kosten sind für die Digitalisierung von Plänen zu erwarten?

Die Kosten variieren je nach Anbieter, Auflösung und Nachbearbeitungsaufwand. Im Durchschnitt liegen die Preise für eine einfache Vektorisierung zwischen 5 und 20 Euro pro Quadratmeter. Eine hochpräzise Digitalisierung mit Layering und Bemaßungsprüfung kann 30 bis 80 Euro pro Quadratmeter kosten. Für ein komplexes 3D-Modell aus einem 2D-Plan sind Preise im dreistelligen Bereich pro Seite üblich.

Kann ich eine handgezeichnete Skizze selbst in CAD umwandeln?

Grundsätzlich ja, mit entsprechender Software und Einarbeitung. Für einfache Skizzen mit wenigen Linien ist das durchaus machbar. Bei komplexen technischen Zeichnungen mit vielen Details, Bemaßungen und Symbolen ist die manuelle Korrektur sehr zeitaufwendig und fehleranfällig. Fachleute erkennen, wenn eine automatische Erkennung falsch liegt, und korrigieren dies zügig. Der Selbstversuch kann bei hohen Qualitätsansprüchen mehr kosten als die Beauftragung eines Profis.

Welche Dateiformate sind für die CAD-Weiterverarbeitung am besten geeignet?

Das Standardformat ist DWG (für AutoCAD) und DXF (als universelles Austauschformat). Für 3D-Daten und Simulationen sind STEP, IGES oder STL gebräuchlich. PDF ist nur bedingt geeignet, da es oft keine intelligenten Vektordaten enthält, sondern nur Bildinformationen. Wichtig ist, dass das Zielsystem das Format nativ lesen kann. Viele Dienstleister liefern die Daten in mehreren Formaten aus.

Was ist der Unterschied zwischen einem Scan und einer Vektorisierung?

Ein Scan erzeugt ein Rasterbild (Pixelgrafik). Es ist eine exakte digitale Kopie der Vorlage, aber nicht editierbar. Eine Vektorisierung hingegen wandelt die Bildinformationen in mathematische Objekte (Linien, Kreise, Bögen) um. Diese Vektordaten sind unendlich skalierbar und können in CAD-Programmen bearbeitet, vermaßt und in 3D-Modelle umgewandelt werden. Der Scan ist der erste Schritt, die Vektorisierung der zweite und entscheidende.
