Die HVAC Zeichnungen Planung ist ein fundamentaler Baustein für erfolgreiche Bauprojekte und gewährleistet die optimale Integration von Heizungs-, Lüftungs- und Klimaanlagen in moderne Gebäude. In einer Zeit, in der Energieeffizienz und Nachhaltigkeit im Vordergrund stehen, spielt die präzise HVAC Zeichnungen Planung eine entscheidende Rolle bei der Schaffung komfortabler und energieeffizienter Innenräume. Diese technischen Dokumente dienen als visuelle Roadmap für Installateure, Ingenieure und Wartungsteams und ermöglichen eine nahtlose Koordination zwischen verschiedenen Gewerken während des gesamten Bauprozesses.
Die moderne Gebäudetechnik erfordert hochpräzise Planungsunterlagen, die nicht nur die technischen Anforderungen erfüllen, sondern auch den strengen Bauvorschriften und Energiestandards entsprechen. Ohne eine durchdachte und detaillierte Planung können Projekte zu kostspieligen Fehlern, Energieineffizienzen und Komfortproblemen führen.
Was sind HVAC-Zeichnungen und warum sind sie unverzichtbar?
Grundlagen der HVAC-Systemplanung
HVAC Zeichnungen Planung umfasst die systematische Darstellung aller mechanischen Systeme eines Gebäudes, einschließlich Heizung (Heating), Lüftung (Ventilation) und Klimatisierung (Air Conditioning). Diese technischen Dokumente gehen weit über einfache Skizzen hinaus und enthalten detaillierte Informationen über Systemkomponenten, Luftströmungen, Rohrleitungsverläufe und Steuerungssysteme.
Die Komplexität moderner HVAC-Systeme erfordert eine präzise Dokumentation, die alle Aspekte der Gebäudetechnik berücksichtigt. Von der Wärmeerzeugung über die Luftverteilung bis hin zur Temperaturregelung müssen alle Komponenten sorgfältig geplant und koordiniert werden.
Die drei Hauptkomponenten von HVAC-Systemen
Heizungssysteme (Heating): Umfassen Wärmeerzeugungsanlagen wie Kessel, Wärmepumpen und elektrische Heizgeräte. Die HVAC Zeichnungen Planung berücksichtigt dabei die optimale Platzierung von Heizkörpern, Fußbodenheizungen und Verteilungssystemen für eine gleichmäßige Wärmeverteilung im gesamten Gebäude.
Lüftungssysteme (Ventilation): Beinhalten Zu- und Abluftanlagen, Luftfiltersysteme und Wärmerückgewinnungsanlagen. Diese Systeme sorgen für eine kontinuierliche Frischluftzufuhr und den Abtransport verbrauchter Luft, wodurch eine gesunde Raumluftqualität gewährleistet wird.
Klimaanlagen (Air Conditioning): Umfassen Kühlsysteme, Entfeuchtungsanlagen und Temperaturregelungen. Die präzise Planung dieser Systeme ist entscheidend für den Energieverbrauch und den Komfort der Gebäudenutzer.
Arten von HVAC-Zeichnungen in der Planungspraxis
Schematische Darstellungen

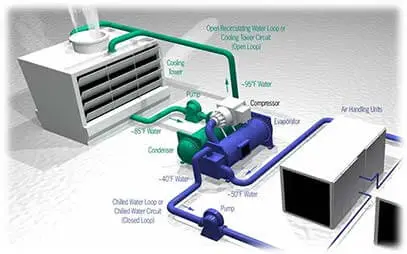

Schematische HVAC-Zeichnungen bieten eine vereinfachte Darstellung der Systemfunktionalität und konzentrieren sich auf die logischen Verbindungen zwischen Komponenten. Diese Zeichnungen sind besonders wertvoll in den frühen Planungsphasen, da sie es Ingenieuren ermöglichen, das Systemkonzept zu verstehen und zu bewerten.
Die HVAC Zeichnungen Planung in schematischer Form zeigt Luftströmungswege, Steuerungslogik und die Interaktion zwischen verschiedenen Systemkomponenten. Diese Darstellungen sind unverzichtbar für die Kommunikation zwischen Planern, Auftraggebern und ausführenden Unternehmen.
Grundrisszeichnungen
Grundrisszeichnungen stellen die HVAC-Systeme in einer zweidimensionalen Draufsicht dar und zeigen die genaue Positionierung aller Komponenten innerhalb des Gebäudes. Diese maßstabsgetreuen Zeichnungen sind entscheidend für die Koordination mit anderen Gewerken und die Vermeidung von Kollisionen.
Die HVAC Zeichnungen Planung in Grundrissform umfasst die Darstellung von Luftkanälen, Rohrleitungen, Gerätestandorten und Bedienungselementen. Präzise Maßangaben und Höhenangaben ermöglichen eine exakte Installation der Anlagen.
Schnitt- und Ansichtszeichnungen
Schnittzeichnungen bieten vertikale Ansichten der HVAC-Systeme und zeigen die Höhenverläufe von Kanälen und Rohrleitungen. Diese Darstellungen sind besonders wichtig für die Koordination mit der Gebäudestruktur und anderen technischen Installationen.
Ansichtszeichnungen zeigen die HVAC-Komponenten aus verschiedenen Blickwinkeln und liefern detaillierte Informationen über Anschlüsse, Wartungszugänge und Sicherheitseinrichtungen.
Isometrische Darstellungen

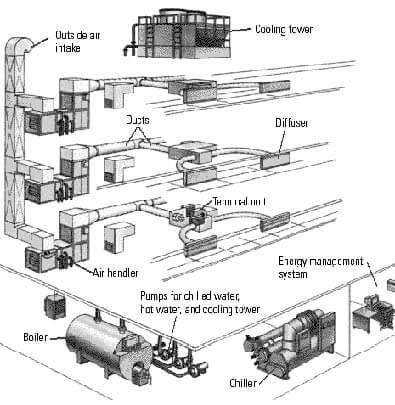

Isometrische HVAC-Zeichnungen bieten eine dreidimensionale Perspektive der Systeme und ermöglichen ein besseres Verständnis der räumlichen Anordnung. Diese Darstellungsform ist besonders hilfreich bei komplexen Installationen mit mehreren ineinandergreifenden Systemen.
Symbole und Legenden in der HVAC Zeichnungen Planung
Standardisierte Symbolik
Die HVAC Zeichnungen Planung verwendet standardisierte Symbole und Bezeichnungen, die international anerkannt sind. Diese Symbole repräsentieren verschiedene Komponenten wie Ventilatoren, Luftklappen, Thermostate, Sensoren und Regelventile.
Die korrekte Interpretation dieser Symbole ist entscheidend für das Verständnis der Systemfunktionalität. Legenden und Symbolverzeichnisse erläutern die Bedeutung jedes verwendeten Symbols und gewährleisten eine einheitliche Kommunikation zwischen allen Projektbeteiligten.
Farbkodierung und Kennzeichnung
Moderne HVAC Zeichnungen Planung nutzt Farbkodierungen zur Unterscheidung verschiedener Systemtypen. Zuluftkanäle werden beispielsweise in einer anderen Farbe dargestellt als Abluftkanäle, wodurch die Übersichtlichkeit der Zeichnungen erheblich verbessert wird.
Richtungspfeile zeigen die Strömungsrichtung von Luft und anderen Medien an, während Maßangaben und Beschriftungen präzise Informationen über Abmessungen und Spezifikationen liefern.
Software und Tools für die HVAC Zeichnungen Planung
CAD-basierte Planungssoftware
Moderne HVAC Zeichnungen Planung erfolgt hauptsächlich mit spezialisierter CAD-Software wie AutoCAD MEP, Revit MEP oder anderen branchenspezifischen Anwendungen. Diese Tools bieten umfangreiche Bibliotheken mit HVAC-Komponenten und automatisierte Funktionen für die Systemberechnung.
Die Software ermöglicht die Erstellung präziser 2D- und 3D-Darstellungen und unterstützt die Koordination mit anderen Planungsdisziplinen. Automatische Kollisionsprüfungen helfen dabei, Konflikte zwischen verschiedenen Systemen frühzeitig zu erkennen und zu lösen.
BIM-Integration
Building Information Modeling (BIM) revolutioniert die HVAC Zeichnungen Planung durch die Integration aller Gebäudedaten in einem zentralen Modell. BIM ermöglicht eine verbesserte Koordination zwischen Architekten, Ingenieuren und Fachplanern und reduziert Planungsfehler erheblich.
Die BIM-basierte Planung ermöglicht es, verschiedene Planungsszenarien zu simulieren und die Auswirkungen von Änderungen in Echtzeit zu bewerten. Dies führt zu optimierten Lösungen und reduzierten Projektkosten.
Planungsprozess und Arbeitsabläufe
Projektanalyse und Anforderungsermittlung
Der erste Schritt der HVAC Zeichnungen Planung ist eine gründliche Analyse der Projektanforderungen. Dies umfasst die Bewertung der Gebäudenutzung, Raumfunktionen, Komfortanforderungen und energetischen Ziele.
Lastberechnungen nach anerkannten Standards wie DIN EN 12831 oder VDI 2078 bilden die Grundlage für die Systemauslegung. Diese Berechnungen berücksichtigen Faktoren wie Gebäudehülle, Nutzungsprofile, interne Wärmequellen und klimatische Bedingungen.
Systemkonzeption und -auslegung
Basierend auf den Lastberechnungen wird das HVAC-Systemkonzept entwickelt. Die HVAC Zeichnungen Planung berücksichtigt dabei verschiedene Systemvarianten und bewertet diese hinsichtlich Energieeffizienz, Investitionskosten und Betriebskosten.
Die Auswahl der Systemkomponenten erfolgt unter Berücksichtigung von Effizienzkriterien, Wartungsfreundlichkeit und Lebensdauer. Moderne Planungsansätze integrieren auch Aspekte der Nachhaltigkeit und des Umweltschutzes.
Detailplanung und Koordination
Die Detailplanung umfasst die Erstellung aller erforderlichen Zeichnungen und Spezifikationen für die Ausführung. Die HVAC Zeichnungen Planung koordiniert dabei alle Systemkomponenten und stellt sicher, dass keine Kollisionen mit anderen Gewerken auftreten.
Besondere Aufmerksamkeit gilt der Zugänglichkeit für Wartung und Service sowie der Einhaltung aller relevanten Normen und Vorschriften. Die Planung berücksichtigt auch zukünftige Erweiterungsmöglichkeiten und Flexibilität der Systeme.
Normen und Vorschriften
Deutsche und europäische Standards
Die HVAC Zeichnungen Planung muss verschiedene nationale und europäische Normen berücksichtigen. Wichtige Standards umfassen die DIN EN-Normenreihe für Lüftung und Klimatechnik, die VDI-Richtlinien sowie die Energieeinsparverordnung (EnEV) und das Gebäudeenergiegesetz (GEG).
Diese Vorschriften definieren Mindestanforderungen für Energieeffizienz, Raumluftqualität und Komfort. Die Einhaltung dieser Standards ist nicht nur rechtlich erforderlich, sondern auch entscheidend für die Qualität und Nachhaltigkeit der HVAC-Systeme.
Sicherheits- und Umweltvorschriften
Sicherheitsaspekte spielen eine zentrale Rolle in der HVAC Zeichnungen Planung. Dies umfasst Brandschutzmaßnahmen, Notabschaltungen und Sicherheitseinrichtungen für den Umgang mit Kältemitteln und anderen Betriebsstoffen.
Umweltvorschriften regeln den Einsatz von Kältemitteln, Energieeffizienzanforderungen und Emissionsgrenzwerte. Die Planung muss diese Aspekte von Beginn an berücksichtigen, um spätere Probleme zu vermeiden.
Installation und Ausführung
Koordination der Gewerke
Die HVAC Zeichnungen Planung dient als Grundlage für die Koordination aller beteiligten Gewerke während der Bauausführung. Präzise Zeichnungen und Spezifikationen minimieren Missverständnisse und Ausführungsfehler.
Regelmäßige Baustellenbesprechungen und Planungsabstimmungen stellen sicher, dass alle Beteiligten über aktuelle Planungsänderungen informiert sind. Die Dokumentation von Änderungen und Anpassungen ist dabei von entscheidender Bedeutung.
Qualitätssicherung und Abnahme
Während der Installation werden die ausgeführten Arbeiten kontinuierlich mit den Planungsunterlagen abgeglichen. Die HVAC Zeichnungen Planung dient dabei als Referenz für die Qualitätskontrolle und Abnahmeprüfungen.
Funktionsprüfungen und Leistungsmessungen verifizieren, dass die installierten Systeme den Planungsvorgaben entsprechen. Eventuelle Abweichungen werden dokumentiert und entsprechende Korrekturen eingeleitet.
Wartung und Betrieb
Wartungsfreundliche Planung
Eine vorausschauende HVAC Zeichnungen Planung berücksichtigt bereits in der Entwurfsphase die Anforderungen für Wartung und Service. Zugänglichkeit zu allen wartungsrelevanten Komponenten, ausreichende Arbeitsflächen und sichere Zugangswege sind dabei zentrale Aspekte.
Die Planungsunterlagen enthalten detaillierte Informationen über Wartungsintervalle, erforderliche Ersatzteile und Serviceanforderungen. Diese Informationen sind entscheidend für einen effizienten und kostengünstigen Anlagenbetrieb.
Betriebsoptimierung
Moderne HVAC-Systeme verfügen über umfangreiche Mess- und Regeltechnik, die eine kontinuierliche Überwachung und Optimierung ermöglicht. Die HVAC Zeichnungen Planung integriert diese Systeme von Beginn an und schafft die Voraussetzungen für einen energieeffizienten Betrieb.
Regelmäßige Analysen der Betriebsdaten ermöglichen es, Optimierungspotenziale zu identifizieren und die Systemleistung kontinuierlich zu verbessern.
Zukunftstrends und Innovationen
Digitalisierung und Smart Building
Die Zukunft der HVAC Zeichnungen Planung liegt in der vollständigen Digitalisierung und Integration in Smart Building-Konzepte. Internet of Things (IoT) Sensoren und künstliche Intelligenz ermöglichen eine adaptive Systemsteuerung, die sich automatisch an verändernde Nutzungsanforderungen anpasst.
Predictive Maintenance-Systeme nutzen Betriebsdaten zur Vorhersage von Wartungsbedarfen und können so ungeplante Ausfälle vermeiden. Diese Technologien werden zunehmend in die Planungsphase integriert.
Nachhaltigkeit und Energieeffizienz
Klimaschutz und Nachhaltigkeit gewinnen in der HVAC Zeichnungen Planung zunehmend an Bedeutung. Innovative Technologien wie Wärmepumpen, Geothermie und solare Kühlung werden verstärkt eingesetzt.
Die Integration erneuerbarer Energien und die Optimierung des Energieverbrauchs stehen im Mittelpunkt moderner Planungsansätze. Lebenszyklusanalysen bewerten die Umweltauswirkungen von HVAC-Systemen über ihre gesamte Nutzungsdauer.
Herausforderungen und Lösungsansätze
Komplexität moderner Gebäude
Die zunehmende Komplexität moderner Gebäude stellt hohe Anforderungen an die HVAC Zeichnungen Planung. Multifunktionale Nutzungen, flexible Raumkonzepte und hohe Energieeffizienzanforderungen erfordern innovative Planungsansätze.
Modulare Systemkonzepte und adaptive Steuerungsstrategien bieten Lösungen für diese Herausforderungen. Die Planung muss dabei Flexibilität und Anpassungsfähigkeit von Beginn an berücksichtigen.
Fachkräftemangel und Qualifikation
Der Fachkräftemangel in der Gebäudetechnik stellt eine besondere Herausforderung dar. Die HVAC Zeichnungen Planung muss daher besonders benutzerfreundlich und verständlich gestaltet werden, um auch weniger erfahrenen Fachkräften eine korrekte Ausführung zu ermöglichen.
Kontinuierliche Weiterbildung und Schulungen sind entscheidend für die Qualität der Planung und Ausführung. Digitale Tools und Assistenzsysteme können dabei unterstützen, Planungsfehler zu vermeiden.
Fazit
Die HVAC Zeichnungen Planung ist ein komplexer und vielschichtiger Prozess, der entscheidend für den Erfolg von Bauprojekten ist. Präzise und durchdachte Planungsunterlagen bilden die Grundlage für energieeffiziente, komfortable und nachhaltige Gebäude.
Die kontinuierliche Weiterentwicklung von Planungstools, Normen und Technologien erfordert eine ständige Anpassung der Planungsmethoden. Nur durch eine ganzheitliche Betrachtung aller Aspekte – von der ersten Konzeption bis zum langfristigen Betrieb – kann die HVAC Zeichnungen Planung ihren Beitrag zu nachhaltigen und zukunftsfähigen Gebäuden leisten.
Die Investition in qualitativ hochwertige Planung zahlt sich langfristig durch reduzierten Energieverbrauch, geringere Betriebskosten und höhere Nutzerkomfort aus. In einer Zeit steigender Energiekosten und verschärfter Umweltauflagen wird die Bedeutung professioneller HVAC Zeichnungen Planung weiter zunehmen.
Was ist der Unterschied zwischen HVAC-Zeichnungen und normalen Bauplänen?
HVAC-Zeichnungen sind spezialisierte technische Pläne, die sich ausschließlich auf Heizungs-, Lüftungs- und Klimaanlagen konzentrieren. Im Gegensatz zu allgemeinen Bauplänen enthalten sie detaillierte Informationen über Luftkanäle, Rohrleitungen, Gerätestandorte und Steuerungssysteme. Sie verwenden spezielle Symbole und Kennzeichnungen für HVAC-Komponenten und berücksichtigen Luftströmungen, Druckverhältnisse und thermodynamische Eigenschaften.
Welche Software wird am häufigsten für HVAC Zeichnungen Planung verwendet?
Die am häufigsten verwendeten Software-Programme für HVAC Zeichnungen Planung sind AutoCAD MEP, Revit MEP, Bentley AECOsim und DesignBuilder. Diese Programme bieten spezialisierte Werkzeuge für die Modellierung von HVAC-Systemen, automatische Berechnungen und Kollisionsprüfungen. Viele Unternehmen setzen auch auf BIM-basierte Lösungen, die eine bessere Koordination zwischen verschiedenen Planungsdisziplinen ermöglichen.
Wie lange dauert die Erstellung einer vollständigen HVAC Zeichnungen Planung?
Die Dauer der HVAC Zeichnungen Planung hängt von der Komplexität des Projekts ab. Für ein Einfamilienhaus können 2-4 Wochen ausreichen, während komplexe Bürogebäude oder Industrieanlagen 3-6 Monate oder länger benötigen können. Faktoren wie Gebäudegröße, Systemkomplexität, Anzahl der Zonen und erforderliche Simulationen beeinflussen den Zeitaufwand erheblich. Die Koordination mit anderen Gewerken kann zusätzliche Zeit erfordern.
Welche Qualifikationen benötigt man für die professionelle HVAC Zeichnungen Planung?
Für professionelle HVAC Zeichnungen Planung ist typischerweise ein Studium im Bereich Maschinenbau, Versorgungstechnik oder Gebäudetechnik erforderlich. Zusätzlich sind Kenntnisse in CAD-Software, Verständnis für thermodynamische Prozesse, Kenntnisse der relevanten Normen und Vorschriften sowie praktische Erfahrung in der Anlagenplanung notwendig. Viele Fachkräfte absolvieren auch spezialisierte Weiterbildungen in BIM-Software und nachhaltiger Gebäudetechnik.
Was kostet eine professionelle HVAC Zeichnungen Planung?
Die Kosten für HVAC Zeichnungen Planung variieren je nach Projektumfang und Komplexität. Für Wohngebäude liegen die Kosten typischerweise zwischen 3-8% der Gesamtinvestition in die HVAC-Anlage. Bei gewerblichen Projekten können die Planungskosten 5-12% der Anlagenkosten betragen. Faktoren wie erforderliche Simulationen, BIM-Modellierung, Koordinationsaufwand und Projektgröße beeinflussen die Preisgestaltung. Eine detaillierte Kostenschätzung sollte immer projektspezifisch erstellt werden.
